BSD
Palkkikenkä
BSD-palkkikenkää käytetään yhdistettäessä puupalkkeja samassa tasossa, varsinkin, kun poikkileikkaus on suuri.
Erikoiskokoja BSD- ja BSDI-palkkikengistä on myös saatavilla lyhyellä toimitusajalla, leveydet 34-250 mm ja materiaalipaksuudet 1,5 / 2,0 / 3,0 / 4,0 mm. Erikoiskokoisissa palkkikengissä CE-merkintä on voimassa korkeuksilla B = 100-320 mm. Muut korkeudet ovat ilman CE-merkintää.
SOVELLUS
LIITOS
- Puu-puu liitos
- Puu-betoni liitos
- Puu-teräs liitos
KÄYTTÖTARKOITUS
- Käytetään samassa tasossa olevien palkkien liittämiseen (suuridimensioiset palkit ja liimapuupalkit)
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Voidaan toimittaa pultinrei’illä betoniin tai teräkseen kiinnittämiseksi
- Useita standardikokoja, mutta voidaan toimittaa myös erikoiskokoja
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnitettäessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Ulospäin käännetyillä siivekkeillä varustetut palkkikengät voidaan toimittaan enintään 13 mm:n pulttirei’illä betoniin tai teräkseen asentamiseksi
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 100-320mm / 100mm / 50mm
- 100-320mm / 120mm / 50mm
- 100-320mm / 140mm / 50mm
- 100-320mm / 160mm / 50mm
- 100-320mm / 180mm / 50mm
- 100-320mm / 200mm / 50mm
- 100-320mm / 220mm / 50mm
- 100-320mm / 240mm / 50mm
- 100-320mm / 260mm / 50mm
- 100-320mm / 280mm / 50mm
- 100-320mm / 300mm / 50mm
- 100-320mm / 320mm / 50mm
Euroopan tekninen arviointi (ETA)
BSDI
Palkkikenkä, tyyppi I
BSD-palkkikenkää käytetään yhdistettäessä puupalkkeja samassa tasossa, varsinkin, kun poikkileikkaus on suuri.
Erikoiskokoja BSD- ja BSDI-palkkikengistä on myös saatavilla lyhyellä toimitusajalla, leveydet 34-250 mm ja materiaalipaksuudet 1,5 / 2,0 / 3,0 / 4,0 mm. Erikoiskokoisissa palkkikengissä CE-merkintä on voimassa korkeuksilla B = 100-320 mm. Muut korkeudet ovat ilman CE-merkintää.
SOVELLUS
LIITOS
- Puu-puu liitos
- Puu-betoni liitos
- Puu-teräs liitos
KÄYTTÖTARKOITUS
- Käytetään samassa tasossa olevien puupalkkien liittämiseen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnitettäessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja.
- Ulospäin käännetyillä siivekkeillä varustetut palkkikengät voidaan toimittaan enintään 13 mm:n pulttirei’illä betoniin tai teräkseen asentamiseksi.
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 34-250mm / 100mm / 50mm
- 34-250mm / 120mm / 50mm
- 34-250mm / 140mm / 50mm
- 34-250mm / 160mm / 50mm
- 34-250mm / 180mm / 50mm
- 34-250mm / 200mm / 50mm
- 34-250mm / 220mm / 50mm
- 34-250mm / 240mm / 50mm
- 34-250mm / 260mm / 50mm
- 34-250mm / 280mm / 50mm
- 34-250mm / 300mm / 50mm
- 34-250mm / 320mm / 50mm
Euroopan tekninen arviointi (ETA)
BSI-S
Ruostumaton palkkikenkä
Ruostumatonta palkkikenkää BSI-S, jossa on sisääntaivutetut siivekkeet, käytetään samassa tasossa olevien puupalkkien liitoksissa, kun primääripalkkiin ei haluta näkyviä siivekkeitä.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään samassa tasossa olevien puupalkkien liittämiseen
- Käytetään, kun korroosionkeston suhteen on erityisiä vaatimuksia, esimerkiksi painekyllästetyn puun yhteydessä
OMINAISUUDET
MATERIAALI
- Ruostumaton teräs
HYÖDYT
- Puuhun kiinnittämisessä käytetään ruostumattomia CNA4,0xl-naulauslevynauloja tai ruostumattomia CSA5,0xl-ruuveja
- Jos palkkikengän leveys on vähemmän kuin 76 mm, palkkikengän kiinnittäminen primääripalkkiin pulteilla ei ole mahdollista (ks. mitta C)
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnittämisessä käytetään ruostumattomia CNA4,0xl-naulauslevynauloja tai ruostumattomia CSA5,0xl-ruuveja
- (Huomioi, että kestävyysarvo pienenee käytettäessä ruostumattomia CSA-naulauslevyruuveja)
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 51mm / 93mm / 53,5mm
Euroopan tekninen arviointi (ETA)
BSIL
Palkkikenkä, tyyppi IL
BSIL-palkkikengät on kehitetty erityisesti palkkien ja pilareiden liitoksille, kun palkeilla ja pilareilla on sama leveys.
Jos kuormitus on kaksiakselinen, ota huomioon reunan etäisyydelle asetettavat vähimmäisvaatimukset (vrt. EC5), eli pilarin on oltava palkkia leveämpi.
BSIL-palkkikengät voidaan toimittaa muina koko- ja paksuusvaihtoehtoina lyhyellä toimitusajalla. Erikoiskokoisilla ei ole CE-merkintää.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään samanlevyisten liimapuupalkkien ja pilareiden liitoksissa
- Naulan/ruuvinreiät on asetettu palkkikenkään niin, että puunormien sijaintivaatimukset liitoksessa täyttyvät, kuten yllä
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- BSIL-palkkikengät voidaan toimittaa muina koko- ja paksuusvaihtoehtoina lyhyellä toimitusajalla. Erikoiskokoisilla ei ole CE-merkintää
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
MITAT

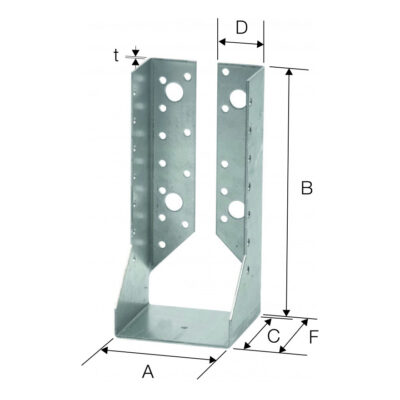

LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 90mm / 195mm / 60mm
- 90mm / 235mm / 60mm
- 100mm / 190mm / 60mm
- 115mm / 223mm / 60mm
Euroopan tekninen arviointi (ETA)
BSIN
Palkkikenkä
Sisäänpäin käännetyllä laipalla varustettuja BSIN-palkkeja käytetään samassa tasossa olevien puupalkkien kiinnittämiseen, kun laipoille on vaatimuksena näkymättömyys. BSIN-palkki on valmistettu ruostumattomasta teräksestä (A2).
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään samassa tasossa olevien puupalkkien liittämiseen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
- Saatavissa myös haponkestävänä (A2): BSI51/93S2
HYÖDYT

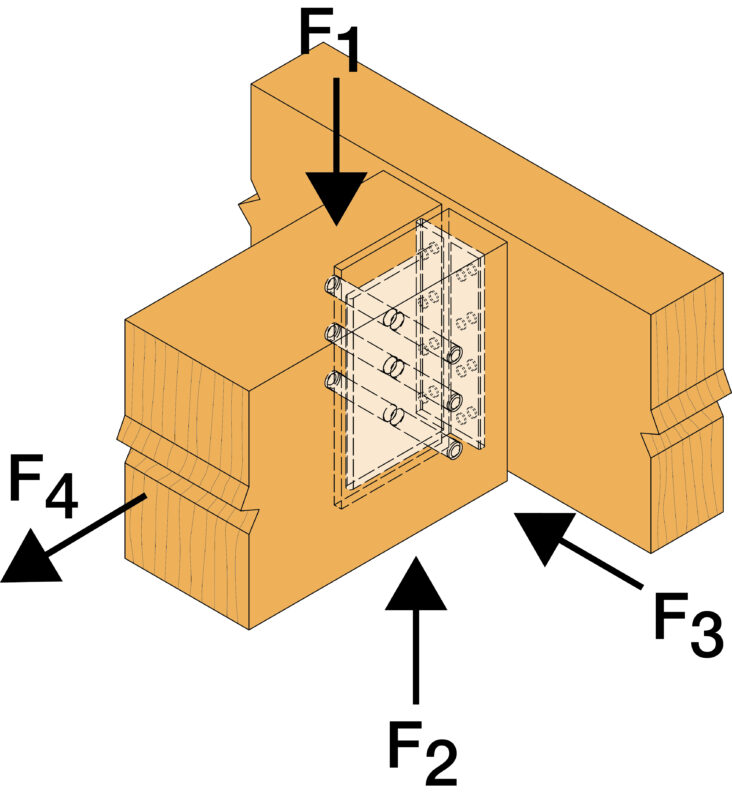

- BSIN-palkkiripustimet on hyväksytty kolmen akselin kuormitukselle
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Alle 64 mm leveillä palkkikengillä on lyhyemmät primaaripalkin suuntaiset siivekkeet (D-mitta)
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 40mm / 105mm / 76mm
- 45mm / 77,5mm / 76mm
- 45mm / 127,5mm / 84mm
- 48mm / 126mm / 84mm
- 48mm / 166mm / 84mm
- 51mm / 99,5mm / 76mm
- 60mm / 95mm / 76mm
- 60mm / 160mm / 84mm
- 64mm / 93mm / 76mm
- 64mm / 118mm / 76mm
- 76mm / 112mm / 76mm
- 80mm / 110mm / 76mm
- 80mm / 130mm / 76mm
- 80mm / 150mm / 76mm
- 80mm / 180mm / 76mm
- 80mm / 210mm / 76mm
- 90mm / 145mm / 76mm
- 98mm / 141mm / 76mm
- 100mm / 100mm / 84mm
- 100mm / 140mm / 76mm
- 100mm / 170mm / 76mm
- 100mm / 200mm / 76mm
- 115mm / 162,5mm / 76mm
- 115mm / 192,5mm / 76mm
- 120mm / 130mm / 76mm
- 120mm / 160mm / 76mm
- 120mm / 190mm / 76mm
- 140mm / 120mm / 84mm
- 140mm / 180mm / 84mm
Euroopan tekninen arviointi (ETA)
BSN-S
Ruostumaton palkkikenkä
Palkkikenkää käytetään samassa tasossa olevien puupalkkien kiinnittämiseen toisiinsa. Tässä palkkikengässä on Ø9 tai Ø11 mm pulttireiät betoniin, teräkseen tai muurausrakenteeseen kiinnitystä varten.
SOVELLUS
LIITOS
- Puu-puu liitos
- Puu-betoni liitos
- Puu-teräs liitos
- Puu-tiilipinta liitos
KÄYTTÖTARKOITUS
- Käytetään samassa tasossa olevien puupalkkien liittämiseen
- Siivekkeissä olevia pultin reikiä käytetään liitettäessä puupalkki betoniin tai tiileen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Ruostumaton teräs 1.4404 (EN 10088) tai vastaava laatu
- Korroosiosuoja: Ruostumaton / haponkestävä – A4
HYÖDYT
- BSN-palkkikengässä on betoniin, teräkseen tai tiileen asentamiseksi pultin reiät (Ø 9 mm tai Ø 11 mm)
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnittämisessä käytetään ruostumattomia CNA4,0xℓ-naulauslevynauloja tai ruostumattomia CSA5,0xℓ-ruuveja
- Ø9 tai Ø11 mm pulttireiät betoniin, teräkseen tai muurausrakenteeseen kiinnitystä varten
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 48mm / 136mm / 78mm
Euroopan tekninen arviointi (ETA)
BSNN
Palkkikenkä
Palkkiripustimia käytetään toisiopalkkien liittämiseksi pääpalkkiin tai pylvääseen.
SOVELLUS
LIITOS
- Primääripalkki: massiivipuu, työstetty puu, betoni, teräs
- Sekundääripalkki: massiivipuu, työstetty puu
KÄYTTÖTARKOITUS
- Puusta valmistettujen apupalkkien liittämiseksi pääpalkkeihin/pylväisiin, jotka on valmistettu puusta tai betonista/teräksestä
OMINAISUUDET
MATERIAALI
- Teräs S250GD + Z275
HYÖDYT
- BSNN-palkkikengät on hyväksytty myös kolmiakselisille kuormituksille
- Liitokset betoniin, teräkseen ja muuraukseen ovat sallittuja, katso staattiset arvot
ASENNUS
KIINNITTÄMINEN
Puukannatin:
- CNA 4.0xl tai CSA5.0xl
Teräskannatin:
- Pultti Ø10
Betonikannatin:
- Mekaaninen ankkuri, kuten BOAXII12/5 tai WA M10-78/5
- Kemiallinen ankkuri, kuten AT-HP tai MT-CM kierretangolla varustettu LMAS-M10/110
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 36mm / 142mm / 60mm
- 40mm / 95mm / 60mm
- 40mm / 110mm / 60mm
- 40mm / 140mm / 60mm
- 45mm / 92mm / 60mm
- 45mm / 108mm / 60mm
- 45mm / 138mm / 60mm
- 45mm / 168mm / 60mm
- 45mm / 198mm / 60mm
- 48mm / 91mm / 60mm
- 48mm / 136mm / 60mm
- 48mm / 166mm / 60mm
- 48mm / 226mm / 60mm
- 51mm / 90mm / 60mm
- 51mm / 104mm / 60mm
- 51mm / 134mm / 60mm
- 51mm / 164mm / 60mm
- 51mm / 194mm / 60mm
- 56mm / 190mm / 60mm
- 60mm / 100mm / 60mm
- 60mm / 130mm / 60mm
- 60mm / 160mm / 60mm
- 60mm / 190mm / 60mm
- 60mm / 220mm / 60mm
- 64mm / 98mm / 60mm
- 64mm / 128mm / 60mm
- 66mm / 217mm / 60mm
- 70mm / 125mm / 60mm
- 70mm / 155mm / 60mm
- 73mm / 124mm / 60mm
- 73mm / 154mm / 60mm
- 73mm / 184mm / 60mm
- 76mm / 122mm / 60mm
- 76mm / 152mm / 60mm
- 76mm / 182mm / 60mm
- 80mm / 120mm / 60mm
- 80mm / 150mm / 60mm
- 80mm / 180mm / 60mm
- 80mm / 210mm / 60mm
- 90mm / 145mm / 60mm
- 90mm / 205mm / 60mm
- 98mm / 141mm / 60mm
- 100mm / 110mm / 60mm
- 100mm / 140mm / 60mm
- 100mm / 170mm / 60mm
- 100mm / 200mm / 60mm
- 115mm / 162mm / 60mm
- 115mm / 192mm / 60mm
- 120mm / 160mm / 60mm
- 120mm / 190mm / 60mm
- 140mm / 150mm / 60mm
- 140mm / 180mm / 60mm
Euroopan tekninen arviointi (ETA)
BT
Piilopalkkikenkä
BT palkin piiloripustimia käytetään palkki-puu ja palkki-pilari liitoksissa
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään piiloon jääviin palkki-puu- tai palkki-pilariliitoksiin
OMINAISUUDET
MATERIAALI
- Teräs S250GD + Z275
HYÖDYT
- Liitoksen kaltevuuskulma sivulta päin katsottuna voi olla jopa 45°
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen
ASENNUS
KIINNITTÄMINEN

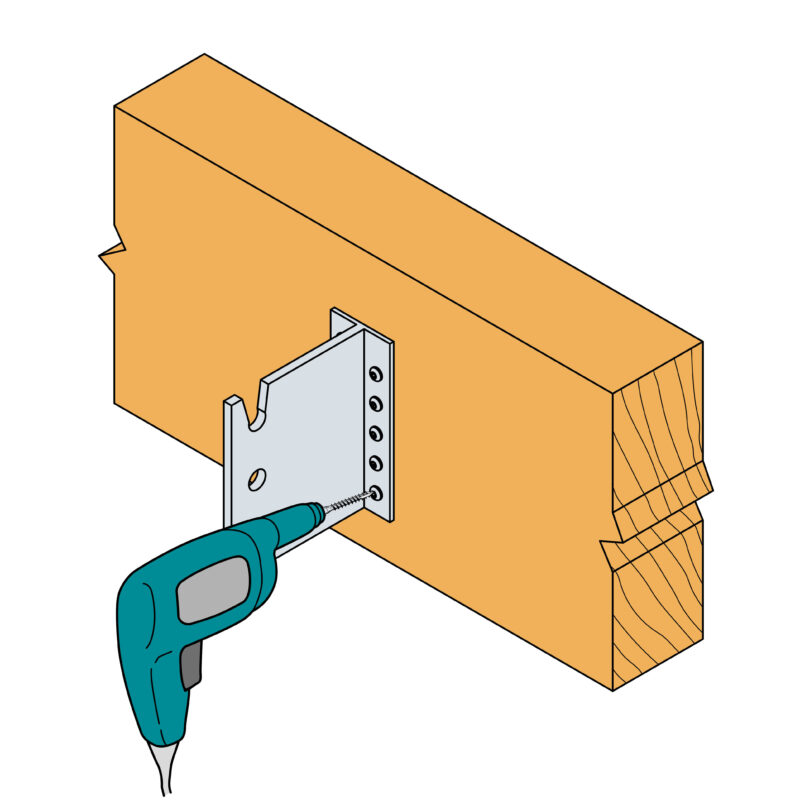

- Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja

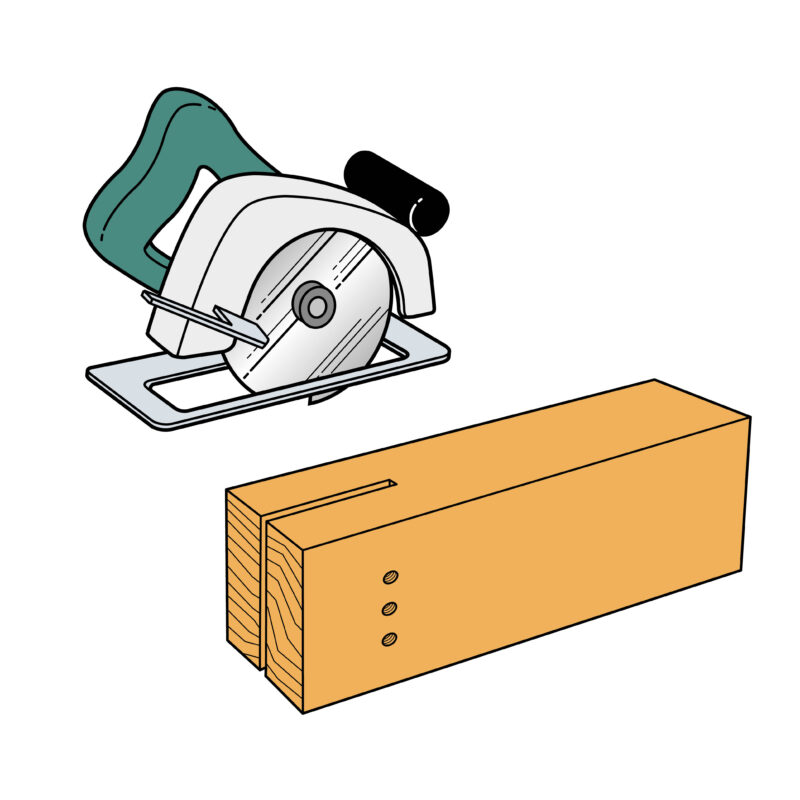

- Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm).
- Alumiinista valmistettuihin BTALU-palkkikannattimiin porataan vaarnareiät asennusvaiheessa

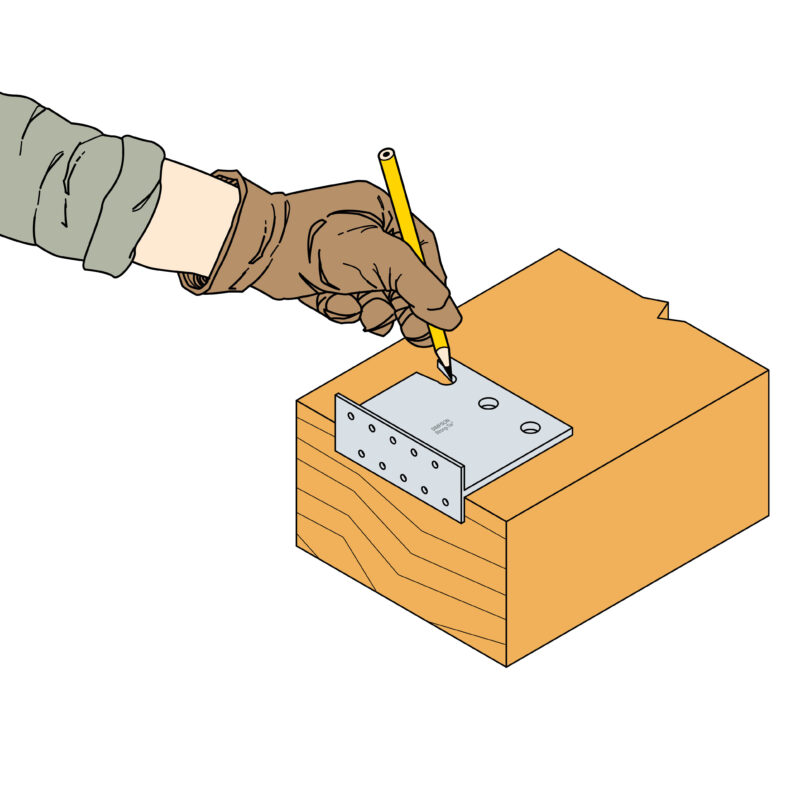

- Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
MITAT

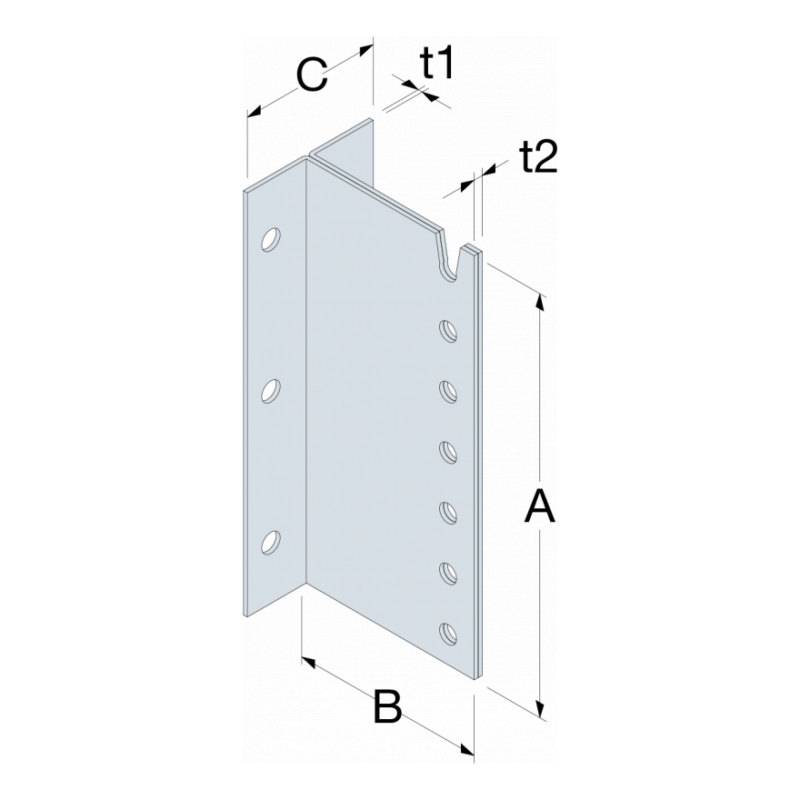

PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 280mm / 103mm / 62mm
- 320mm / 103mm / 62mm
- 360mm / 103mm / 62mm
- 400mm / 103mm / 62mm
- 440mm / 103mm / 62mm
- 480mm / 103mm / 62mm
- 520mm / 103mm / 62mm
- 560mm / 103mm / 62mm
- 600mm / 103mm / 62mm
Euroopan tekninen arviointi (ETA)
BT4
Piilopalkkikenkä
Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen korkeuden tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.
Muista teräsvaarnat piilopalkkikenkien oston yhteydessä.
SOVELLUS
LIITOS
- Puu-puu liitos
- Puu-betoni liitos
KÄYTTÖTARKOITUS
- Käytetään piiloon jäävissä palkki-puuliitoksissa
- Käytetään ensisijaisesti puu-betoniliitoksissa, mutta voidaan käyttää myös puu-puuliitoksissa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
- Alumiini
HYÖDYT
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja, ota yhteyttä myyntiedustajaamme
ASENNUS
KIINNITTÄMINEN
- Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm)
- Alumiinista valmistettuihin BTALUpalkkikannattimiin porataan vaarnareiät asennusvaiheessa
- Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 90mm / 103mm / 61mm
- 120mm / 103mm / 61mm
- 160mm / 103mm / 61mm
- 200mm / 103mm / 61mm
- 240mm / 103mm / 61mm
Euroopan tekninen arviointi (ETA)
BTALU
Piilopalkkikenkä
Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen korkeuden tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.
SOVELLUS
LIITOS
- Primääripalkki: massiivipuu, liimapuu
- Sekundääripalkki: massiivipuu, liimapuu
KÄYTTÖTARKOITUS
- Kantava palkki
OMINAISUUDET
MATERIAALI
- Alumiini EN AW-6082 T6, EN 755 mukaan
- Paksuus 6 mm
HYÖDYT
- Helppo asentaa
- Suuri kestävyys
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen
ASENNUS
KIINNITTÄMINEN
- Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm).
- Alumiinista valmistettuihin BTALU-palkkikannattimiin porataan vaarnareiät asennusvaiheessa
- Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 86mm / 109mm / 62mm
- 116mm / 109mm / 62mm
- 156mm / 109mm / 62mm
- 196mm / 109mm / 62mm
- 236mm / 109mm / 62mm
- 3000mm / 109mm / 62mm
Euroopan tekninen arviointi (ETA)
BTC
Piilokenkä betoniin
Näitä palkkikenkiä käytetään puun piiloasennukseen betoniin. Vaarnojen ja ankkuripulttien määrä vaihtelee kuormituksen mukaan. BTC-palkkikengät kantavat kuormaa kolmessa suunnassa. Niiden avulla voikin esimerkiksi kiinnittää kattopalkit helposti ja nopeasti runkoon.
SOVELLUS
LIITOS
- Primääripalkki: betoni
- Sekundääripalkki: puu
KÄYTTÖTARKOITUS
- Palkkikenkiä käytetään sekundääripalkkien piiloasennukseen ensisijaisiin palkkeihin tai pilareihin
- Niillä voidaan tehdä enintään 45° liitoksia
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
Monipuoliset asennusmahdollisuudet on esitetty ETA 07/0245 -esitteessä. Tässä joitakin esimerkkejä:
- piiloasennus betoniin
- piiloasennus, puutavaran paksuus väh. 100 mm tai 60 mm
- monenlaiset vinot palkkiasennukset
ASENNUS
KIINNITTÄMINEN
Kiinnitystarvikevaihtoehdot:
- Vaarnat Ø12, pituus valitaan puutavaran leveyden mukaan
- Ankkuripultit M12 rakennesuunnittelijan tai vastaavan työnjohtajan ohjeiden mukaisesti
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 120mm / 128mm / 96mm
- 160mm / 128mm / 96mm
- 200mm / 128mm / 96mm
- 240mm / 128mm / 96mm
Euroopan tekninen arviointi (ETA)
BTN
Piilokenkä
Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään piiloon jääviin palkki-puu- tai palkki-pilariliitoksiin
OMINAISUUDET
MATERIAALI
- Teräs S250GD + Z275
HYÖDYT
- Liitoksen kaltevuuskulma sivulta päin katsottuna voi olla jopa 45°
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen
ASENNUS
KIINNITTÄMINEN
- Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl- ruuveja
- Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm)
- Alumiinista valmistettuihin BTALU-palkkikannattimiin porataan vaarnareiät asennusvaiheessa
- Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 90mm / 103mm / 46mm
- 120mm / 103mm / 46mm
- 160mm / 103mm / 46mm
- 200mm / 103mm / 46mm
- 240mm / 103mm / 46mm
Euroopan tekninen arviointi (ETA)
EL
Päätykannake EL
EL- ja EL-S-päätykannakkeita käytetään palkki-palkkiliitoksissa ja pilari-palkkiliitoksissa. Lisäksi EL-päätykannakkeita voidaan käyttää liitoksissa teräkseen ja betoniin. Liitoksen kaltevuus (α) voi olla enintään 90°. Vinoliitoksissa kulma (ß) voi olla 15–165°.
SOVELLUS
LIITOS
- Puu-puu liitos
- Puu-betoni liitos
- Puu-teräs liitos
KÄYTTÖTARKOITUS
- Palkki, tai pilari palkkiin
- Käytetään kiinnitettäessä teräkseen tai betoniin
OMINAISUUDET
MATERIAALI
- Alumiini EN AW-6082T6, EN 755 mukaan
HYÖDYT
- Käytetään, kun kiinnike ja ankkurointi halutaan piiloon
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen
ASENNUS
KIINNITTÄMINEN
- EL-päätykannakkeen kiinnittämisessä käytetään 60–120 mm pitkiä täyskierteisiä puuruuveja. Ruuveista osa ruuvataan päätyyn vaakasuorassa ja osa 45 asteen kulmassa
- Kiinnitettäessä EL-kiinnike pääpalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 120mm / 55mm / 30mm
- 120mm / 55mm / 40mm
- 120mm / 55mm / 60mm
- 120mm / 55mm / 80mm
- 120mm / 55mm / 100mm
Euroopan tekninen arviointi (ETA)
ELS
Päätykannake EL-S
EL- ja ELS-päätykannakkeita käytetään palkki-palkkiliitoksissa ja pilari-palkkiliitoksissa. Lisäksi EL-päätykannakkeita voidaan käyttää liitoksissa teräkseen ja betoniin. Liitoksen kaltevuus (α) voi olla enintään 90°. Vinoliitoksissa kulma (ß) voi olla 15–165°.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Palkki, tai pilari palkkiin
- Käytetään puurakenteiden piiloliitoksiin primääripalkin ja vaihtopalkin tai pilarin ja vaihtopalkin välillä
OMINAISUUDET
MATERIAALI
- Alumiini EN
- AW-6082T6
HYÖDYT
- Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen
ASENNUS
KIINNITTÄMINEN
- ELS-päätykannakkeen kiinnittämisessä sekundääripalkin päätyyn käytetään 60-120 mm pitkiä täyskierteisiä puuruuveja. Ruuveista osa ruuvataan vaakasuoraan ja osa alle 45 asteen kulmaan
MITAT
PYSTY (A) / LEVEYS (B) / PAKSUUS (C)
- 178mm / 30mm / 10mm
- 178mm / 40mm / 10mm
- 178mm / 60mm / 10mm
- 178mm / 80mm / 10mm
- 178mm / 100mm / 10mm
Euroopan tekninen arviointi (ETA)
ET
Palkkikenkä ET260 45°
Palkkikenkä palkkien liittämiseen 45° kulmassa (vaakasuunnassa).
SOVELLUS
LIITOS
- Pääpalkki: massiivipuu, viilupuu, liimapuu, betoni, teräs
- Sekundääripalkki: massiivipuu
KÄYTTÖTARKOITUS
- Palkkien kiinnittäminen 45° kulmassa vaakasuunnassa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Asennusratkaisu palkkikokoonpanojen liittämiseen 45° kulmassa vaakasuunnassa.
- Ruuvataan/naulataan kiinni puuhun
ASENNUS
KIINNITTÄMINEN
Puuhun:
- kiinnitetään puuhun CNA4,0x35-ankkurinauloilla
Teräkseen:
- 12 mm:n pultti (pultin halkaisija saa olla enintään 2 mm pienempi kuin porareiän halkaisija)
Betoniin:
- Mekaaninen ankkuri (halkaisija 12 mm: WA M10-78/5).
- Kemiallinen ankkuri (halkaisija 12 mm: LMAS M10-110) AT-HP-injektointimassan kanssa
Käytä kaikkia määritettyjä kiinnitystarvikkeita.
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 67mm / 95mm / 55mm
Euroopan tekninen arviointi (ETA)

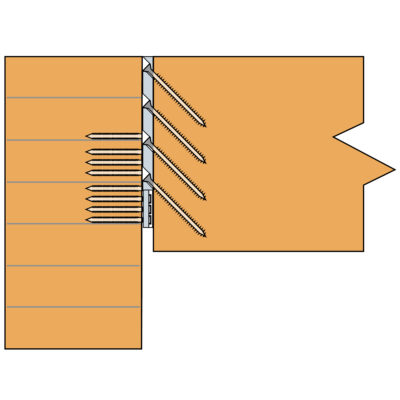

ETB
Päätykiilakiinnike
ETB-päätykiilakiinnikkeitä käytetään piiloliitoksissa palkki-palkki- ja pilari-palkkiliitoksissa.

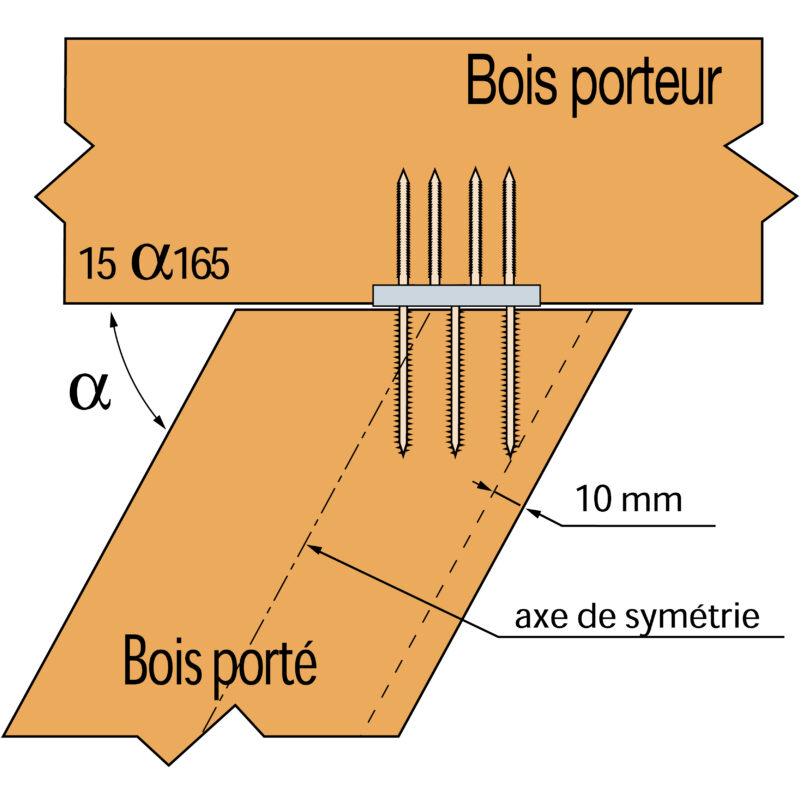

Sekundääripalkin kaltevuuskulma liitoksen sivulta katsottuna voi olla jopa 90°. Liitosta päältä katsottaessa sekundääripalkin kulma voi olla 15–165°.
SOVELLUS
LIITOS
- Primääripalkki: massiivipuu, komposiitti, liimapuu
- Sekundääripalkki: massiivipuu, komposiitti, liimapuu
KÄYTTÖTARKOITUS
- Palkki-palkki
- Palkki-pilari
OMINAISUUDET
MATERIAALI
- Alumiini EN AW-6082T6, EN 755 mukaan
HYÖDYT
- Piilokiinnitys
ASENNUS
KIINNITTÄMINEN
- Kiinnitettäessä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Kiinnitettäessä sekundääripalkkiin käytetään 60–120 mm pitkiä täyskierteisiä 5,0xl-puuruuveja. Ne ruuvataan päätyyn 45 asteen kulmassa
MITAT
PYSTY (A) / LEVEYS (B) / PAKSUUS (t)
- 90mm / 60mm / 10mm
- 121mm / 60mm / 10mm
- 166mm / 60mm / 10mm
- 195mm / 60mm / 10mm
- 230mm / 60mm / 10mm
Euroopan tekninen arviointi (ETA)

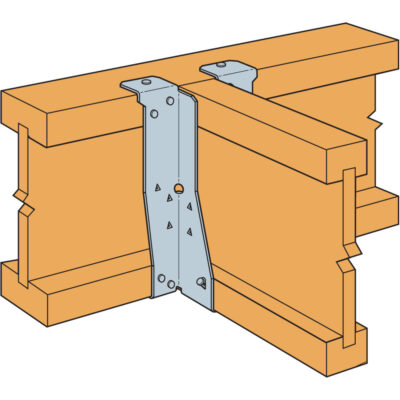

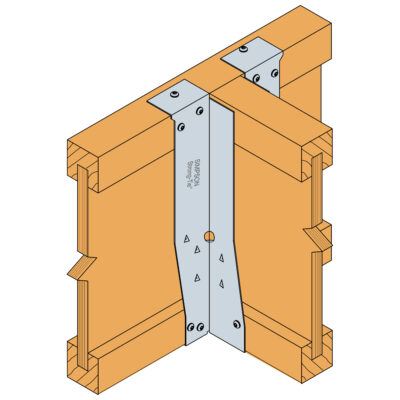

ITB
I-palkkien palkkikenkä
Palkkikenkiä käytetään ensisijaisesti I-palkkien yhdistämiseen. Kiinnikkeet ovat toimitusmyynnissä.
SOVELLUS
LIITOS
- I-palkki I-palkkiin liitos
KÄYTTÖTARKOITUS
- I-palkkien yhdistäminen
OMINAISUUDET
MATERIAALI
- Teräs S250GD
ASENNUS
KIINNITTÄMINEN
- Kiinnittämiseen käytetään CNA4,0x40, CNA3,7×50 naulauslevynauloja tai CSA4,0x30 naulauslevyruuveja
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 49mm / 250mm / 51mm
- 50mm / 220mm / 51mm
- 50mm / 300mm / 51mm
- 72mm / 220mm / 51mm
- 72mm / 300mm / 51mm
Euroopan tekninen arviointi (ETA)

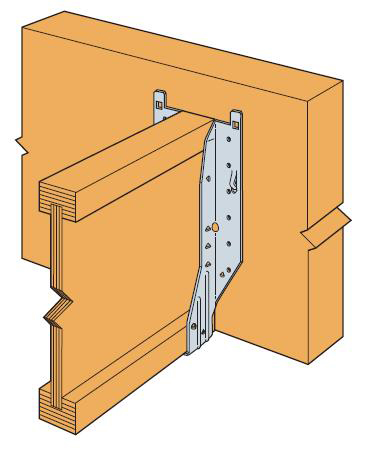

IUSE
I-palkkien palkkikenkä
Palkkikenkiä käytetään ensisijaisesti I-palkkien yhdistämiseen. Kiinnikkeet ovat toimitusmyynnissä.
SOVELLUS
LIITOS
- I-palkki I-palkkiin liitos
KÄYTTÖTARKOITUS
- Lattiat
- Palkkien kiinnitys jne.
OMINAISUUDET
MATERIAALI
- Teräs S250GD
HYÖDYT
- Helppo ja nopea asennus
- Ei nauloja palkissa
- Nopea kiinnitys
- Yhteensopiva I-palkeille
ASENNUS
KIINNITTÄMINEN
- Kiinnittämiseen käytetään CNA4,0x40, CNA3,7×50 naulauslevynauloja tai CSA4,0x30 naulauslevyruuveja
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 50mm / 199mm / 51mm
- 50mm / 219mm / 51mm
- 50mm / 299mm / 51mm
- 50mm / 349mm / 51mm
- 50mm / 399mm / 51mm
- 61mm / 199mm / 51mm
- 61mm / 239mm / 51mm
- 61mm / 299mm / 51mm
- 61mm / 359mm / 51mm
- 61mm / 399mm / 51mm
Euroopan tekninen arviointi (ETA)
SBE
Palkkikenkä
SBE-palkkikenkää käytetään yhdistettäessä puupalkkeja samassa tasossa. Palkkikenkä voi ottaa vastaan sekundääripalkin suuntaisia voimia.
SOVELLUS
LIITOS
- Primääripalkki: massiivipuu, komposiitti, liimapuu, betoni, teräs
- Sekundääripalkki: massiivipuu, komposiitti, liimapuu
KÄYTTÖTARKOITUS
- Palkit ja orret
- Olemassa olevien liitosten ja rakenteiden vahvistaminen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Palkkikenkä on optimoitu nopeampaan asennukseen vähemmällä naulaamisella
- Speed-Prong yksinkertaiseen asennukseen puuhun
- Ohuempi materiaali ilman että kestävyys pienenee
ASENNUS
KIINNITTÄMINEN
- Puuhun kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- SBE-palkkikenkä toimitetaan Ø9 tai Ø11 mm:n pultin rei’illä betoniin tai teräkseen asentamiseksi
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 36mm / 142mm / 55mm
- 40mm / 110mm / 55mm
- 40mm / 140mm / 55mm
- 45mm / 92,5mm / 55mm
- 45mm / 107,5mm / 55mm
- 45mm / 137,5mm / 55mm
- 45mm / 167,5mm / 55mm
- 48mm / 91mm / 55mm
- 48mm / 136mm / 55mm
- 48mm / 166mm / 55mm
- 51mm / 89,5mm / 55mm
- 51mm / 104,5mm / 55mm
- 51mm / 134,5mm / 55mm
- 51mm / 164,5mm / 55mm
- 60mm / 100mm / 55mm
- 60mm / 130mm / 55mm
- 64mm / 98mm / 55mm
- 64mm / 128mm / 55mm
- 70mm / 125mm / 55mm
- 73mm / 123,5mm / 55mm
- 76mm / 122mm / 55mm
- 80mm / 120mm / 55mm
- 80mm / 150mm / 55mm
- 90mm / 145mm / 55mm
- 98mm / 141mm / 55mm
- 100mm / 140mm / 55mm
Euroopan tekninen arviointi (ETA)
SJH
Puolipalkkiripustin
Puolipalkkiripustimet käytetään pareittain kiinnittämään palkki, jonka leveys on 36-140 mm ja korkeus 97-300 mm.
Nämä puoliripustimet voidaan asettaa vastakkaisiin reunoihin tai kulmiin, mikä tarjoaa joustavuutta asennukseen.
SJH-F-versiossa on asetin, joka pitää kiinnikkeen paikallaan kiinnittämisen aikana. Toisessa versiossa ei ole asetinta, mahdollistaen kiinnikkeen kiinnittämisen paikalleen ennen pilaria.
SOVELLUS
LIITOS
- Kantava elementti: Puu, betoni, teräs
- Tuettava elementti: massiivipuu, komposiittipuu
KÄYTTÖTARKOITUS
- Palkit
- Vanhojen kokoonpanojen kunnostus
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Hyvä joustavuus
- Kaksi kappaletta voi korvata kaikki palkkien ripustimet 97-300 mm paksuuteen ja 35-140 mm leveyteen saakka
- Täyskierteisellä ruuvilla voidaan käyttää jopa 300 mm paksuuteen saakka
- Soveltuu sisä- tai ulkolaippojen tai molempien kanssa
- 2 paria voidaan käyttää lisäämään kapasiteettia
- Pienemmät tuotepakkaukset kuin tavallisella ripustimella
ASENNUS
KIINNITTÄMINEN
Palkki:
- Liitinnaulat CNA Ø 4,0 x 50 mm.
- Liitosnaulat CNA Ø 4,0 x 35 mm
- Ruuvit CSA Ø 5,0 x 40 mm
- Ruuvit CSA Ø 5,0 x 35 mm
Pilari:
Puutavara
- Liitinnaulat CNA Ø 4,0 x 50 mm.
- Liitosnaulat CNA Ø 4,0 x 35 mm
- Ruuvit CSA Ø 5,0 x 40 mm.
- Ruuvit CSA Ø 5,0 x 35 mm
Betoni:
- Betonissa SJH-puoliripustimet on asetettava symmetrisesti
- Mekaaninen ankkuri: WA M10-78/5 (SJH80:lle) ja WA M12-104/5 (SJH130:lle).
- Kemiallinen ankkuri: hartsi AT-HP kierretangolla LMAS M10-120/25 (SJH80) ja LMAS M12-150/35 (SJH130).
Perusasennus puulle:
- asetettu vinottain: 1 SJHR + 1 SJHR-F.
- tai 1 SJHL + 1 SJHL-F
Kun palkin korkeus on tärkeä (katso mittataulukko):
- asetettu vinottain yhdellä täyskierteisellä ruuvilla: 1 SJHR + 1 SJHR-F + 1 ESCRFTZ8.0.
- tai 1 SJHL + 1 SJHL-F+ 1 ESCRFTZ8.0
Kapasiteetin lisääminen:
- kaksi paria: 1 SJHR + 1 SJHR-F + 1 SJHL + 1 SJHL-F
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 35,8mm / 80mm / 60mm
- 35,8mm / 130mm / 60mm
Euroopan tekninen arviointi (ETA)
SPR
Palkkikenkä 45° asteen kulmassa
Tällä säädettävällä palkkikengällä voidaan kiinnittää palkkeja puuhun tai betoniin. Kulma voi olla enintään 45° alas- tai ylöspäin. Huomautus: kiinnike on säädettävä yhdellä kertaa oikeaan kulmaan.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään eri tasoissa olevien puupalkkien kiinnittämiseen toisiinsa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
HYÖDYT
- Voidaan asentaa 0–45 asteen kulmaan
- Lankkuihin
- Voidaan asentaa nauloilla/pulteilla
- Muita kokoja saatavana tilauksesta
- Voidaan säätää katon kaltevuuden mukaan
- Voidaan asentaa puuhun ja betoniin
ASENNUS
KIINNITTÄMINEN
- Pääpalkki: Puu: CNA-ankkurinaula 4,0×40 mm
- Sekundääripalkki: CNA-ankkurinaula 4,0×40 mm
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS (C)
- 45mm / 120mm / 75mm
Euroopan tekninen arviointi (ETA)
TUS
Vinoasennettava piilokenkä
Nämä piiloripustimet varmistavat täysin näkymätön asennuksen. Päässä oleva aukko helpottaa asennusta paikan päällä. Tehdastaivutettu TUSL tai TUSR soveltuu vinoihin sovelluksiin.
SOVELLUS
LIITOS
- Kantava elementti: massiivipuuta, liimapuuta, komposiittipuuta.
- Tuettava elementti: massiivipuuta, liimapuuta, komposiittipuuta.
KÄYTTÖTARKOITUS
- Palkit
- Kitapuut
- Tukipalkit
OMINAISUUDET
MATERIAALI
- Teräs S250GD + Z275 standardin NF EN 10346 mukaisesti.
- Paksuus 3 mm
HYÖDYT
- Näkymätön asennus
- Euro-standardien mukainen optimoitu toteutus
- Puolen tunnin palonkestävyys erityisasennuksella.
ASENNUS
KIINNITTÄMINEN
Tukipuussa: TUS
- CNA rengasvarsinaulat 4,0 x 50 mm tai CSA-ruuvit 5,0 x 40 mm
Tuetuissa elementeissä: Terästappi S235JR tyyppi STD12
- TUS12: 8 mm tyyppi STD 8.
- TUS16-28: 12 mm tyyppi STD 12.
Tappien pituus on pienempi tai yhtä suuri kuin tuetun palkin leveys.
TUS: puu/puukiinnitys vain nauloilla/ruuveilla.
- Tee pystysuora leikkaus palkkiin (6 mm leveys TUS12:lle ja 9 mm leveys TUS16 – TUS28:lle),
- Merkitse tappien sijainti palkissa ennen poikittaisporausta,
- Aseta vain ylätappi palkkiin (poran halkaisija riippuu tapin halkaisijasta),
- Tee 6 mm:n syvyysjyrsintä rakenteeseen. Tämä jyrsintä ei ole pakollinen, mutta se parantaa asennuksen ulkonäköä
- Kiinnitä ripustin rakenteeseen nauloilla tai ruuveilla
- Aseta ylin tappi reikäänsä ja nosta palkki paikalleen ylimmän tapin varaan
- Asenna loput tapit.
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 96mm / 97,5mm / 40mm
- 134mm / 104,5mm / 60mm
- 174mm / 104,5mm / 60mm
- 214mm / 104,5mm / 60mm
- 254mm / 104,5mm / 60mm
Euroopan tekninen arviointi (ETA)
VEKS
Vinolevy
Vinolevyjä voidaan käyttää palkkikenkien asemesta. Liitosta kohden tarvitaan aina kaksi kiinnikettä (oik. ja vas. puoleinen). Kiinnikkeen yläosa kiinnitetään aina kantavaan palkkiin.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään pienissä puuliitoksissa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Voidaan käyttää pienehköille puu-puuliitoksille
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja.
- Kiinnikkeen yläosa kiinnitetään aina kantavaan palkkiin.
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS
- 57mm / 149mm / 57mm
ZS
I-palkkien palkkikenkä
Palkkikenkiä käytetään ensisijaisesti I-palkkien yhdistämiseen. Kiinnikkeet ovat toimitusmyynnissä.
SOVELLUS
LIITOS
- I-palkki I-palkki liitos
KÄYTTÖTARKOITUS
- I-palkkien yhdistämiseen
OMINAISUUDET
MATERIAALI
- Teräs S250GD
HYÖDYT
- Helppo asentaa
- Voidaan asentaa kaiken levyisille palkeille
ASENNUS
KIINNITTÄMINEN
- Kiinnittämiseen käytetään CNA4,0x40- tai CNA3,7×50-naulauslevynauloja tai CSA4,0x30-naulauslevyruuveja
MITAT
LEVEYS (A) / PYSTY (B) / SYVYYS1 (C) / SYVYYS2 (F)
- 52mm / 30mm / 54mm / 31mm
- 52mm / 35mm / 49mm / 31mm
- 52mm / 38mm / 46mm / 31mm
- 52mm / 45mm / 39mm / 31mm
- 52mm / 47mm / 37mm / 31mm
Euroopan tekninen arviointi (ETA)
