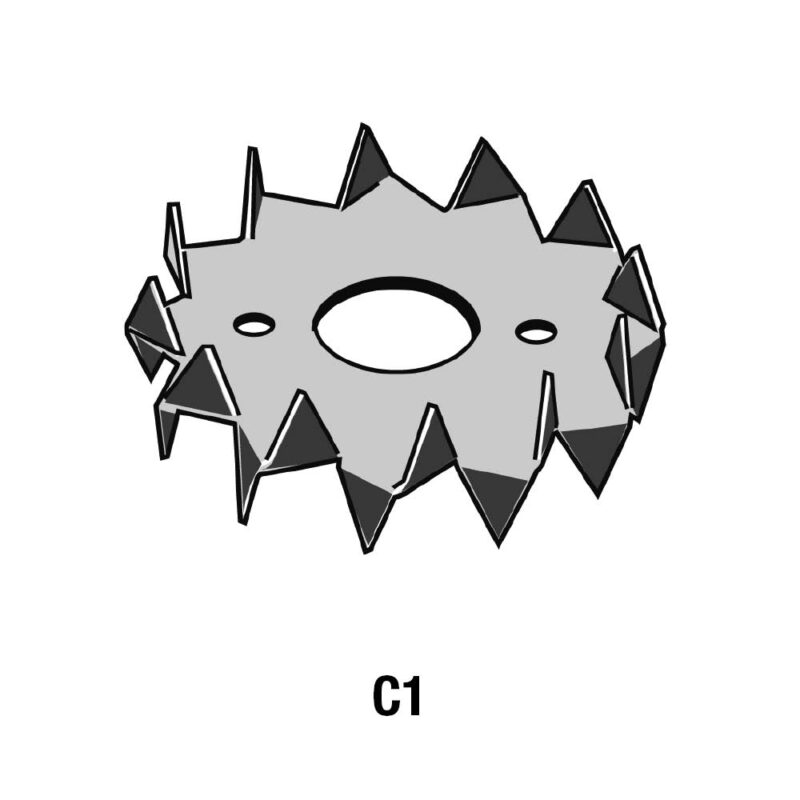

Bulldog® – kaksipuoliset puunsitojalevyt

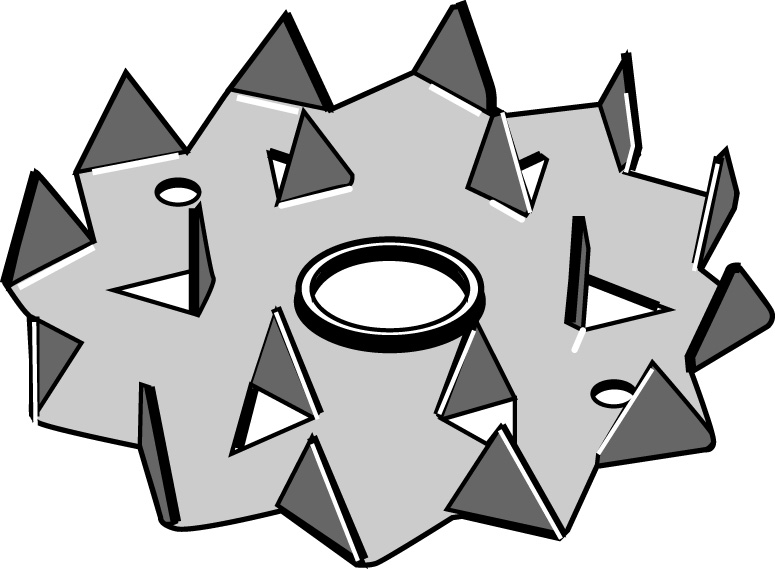

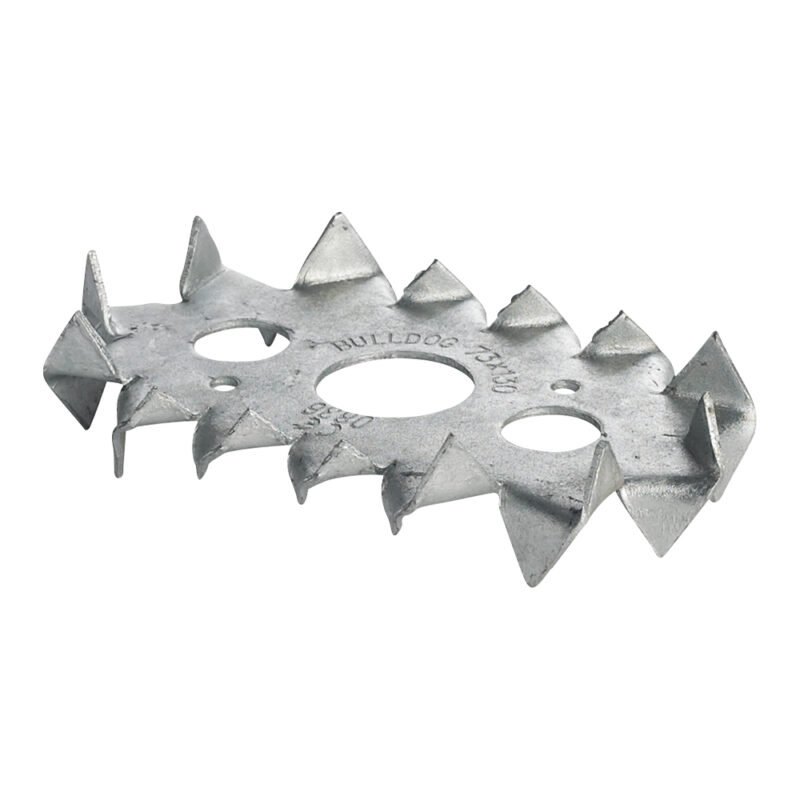

Bulldog-puunsitojalevyjen avulla vahvistetaan puurakenteiden pulttiliitoksia.
Kaksipuolisia puunsitojalevyjä käytetään vain puu-puuliitoksissa, mutta yksipuolisia puunsitojalevyjä voidaan käyttää myös teräs-puuliitoksissa.
Bulldog-puunsitojalevyt on valmistettu EN912:n mukaisesti. Käytettäessä yksipuolisia puunsitojalevyjä sisemmän reiän halkaisijan on vastattava pultin halkaisijaa. Kaksipuolisia puunsitojalevyjä käytettäessä tämä ei ole välttämätöntä eli puunsitojalevylle voidaan käyttää erilaisen halkaisijan omaavia pultteja. Porattaessa puuhun reikää pulttia varten porausläpimitta saa olla enintään 1 mm suurempi kuin pultin halkaisija.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Puurakenteiden pulttiliitoksien vahvistaminen
OMINAISUUDET
MATERIAALI
- HC340LA
- Bulldog-puunsitojalevy on valmistettu HC340LA-teräksestä. Levyt on kuumasinkitty, sinkkikerroksen tyypillinen paksuus 50 μm, minkä ansiosta levyjä voidaan käyttää korrodoivassa ympäristössä.
HYÖDYT
- Bulldog suurentaa pulttien ja kansiruuvien kantavuutta puuelementin sivu- ja päätyliitoksissa
ASENNUS
KIINNITTÄMINEN

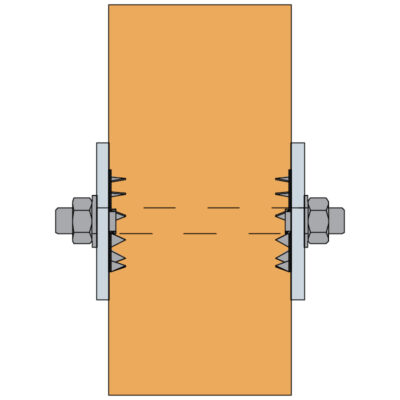

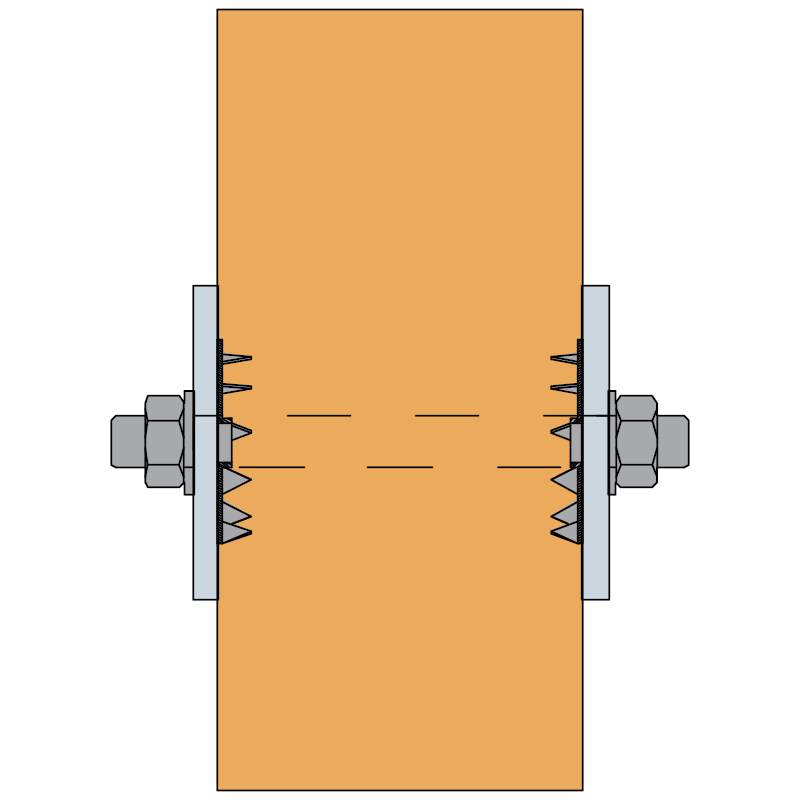

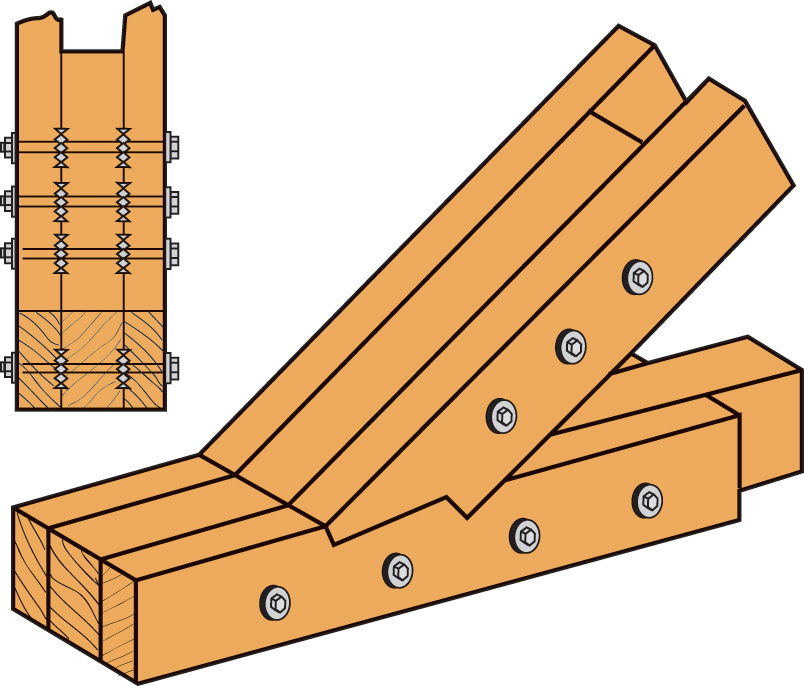

- Asennus tehdään pulttia kiristämällä, hampaat uppoavat puuhun pultin paineen alaisena.
- Pultin asennus vaatii aina kaksi aluslevyä.
- Kiinnittämisessä käytetään M10-M24-pultteja.
MITAT

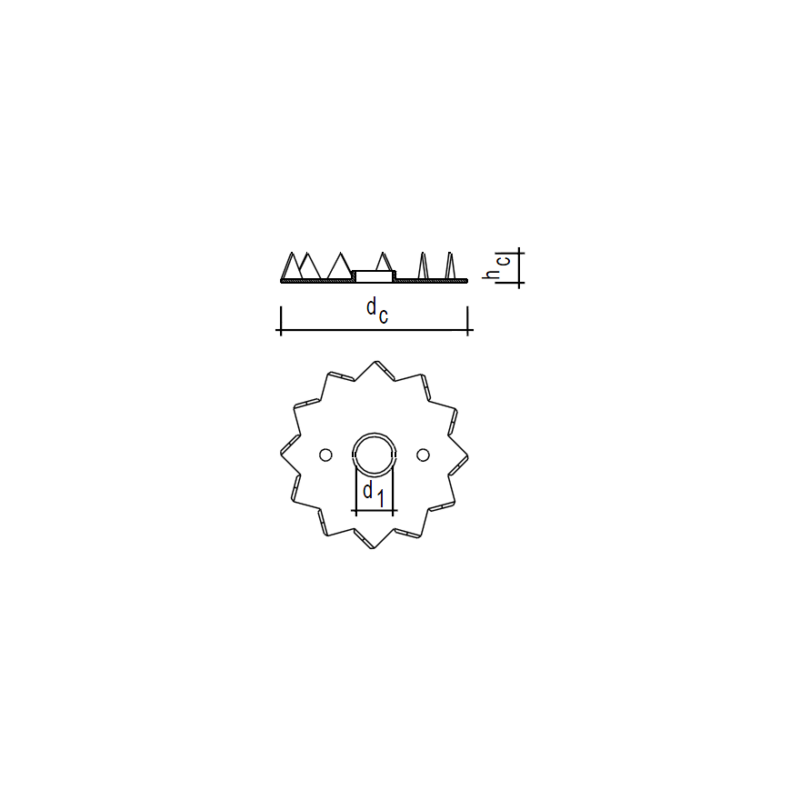

ULKOHALKAISIJA (dc) / REIKÄ (d1) / HAMPAAT (h1) / KORKEUS (hc) / PAKSUUS (t)
- 50mm / 17mm / 6mm / 13mm / 1mm
- 62mm / 21mm / 7,4mm / 16mm / 1,2mm
- 75mm / 26mm / 9,1mm / 19,5mm / 1,3mm
- 50mm / 17mm / 6mm / 13mm / 1mm
- 62mm / 21mm / 7,4mm / 16mm / 1,2mm
- 75mm / 26mm / 9,1mm / 19,5mm / 1,3mm
- 95mm / 33mm / 11,3mm / 24mm / 1,4mm
- 117mm / 48mm / 14,3mm / 30mm / 1,5mm
- 140mm / 60mm / 14,5mm / 31mm / 2mm
- 165mm / 70mm / 15,5mm / 33mm / 2mm
C2 – C4
Bulldog® – yksipuoliset puunsitojalevyt

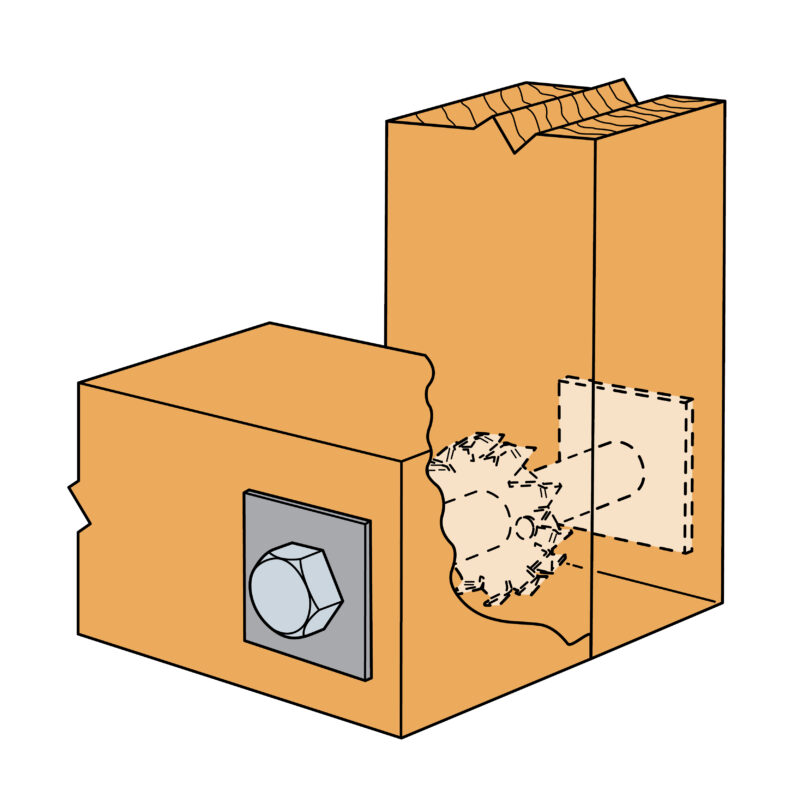

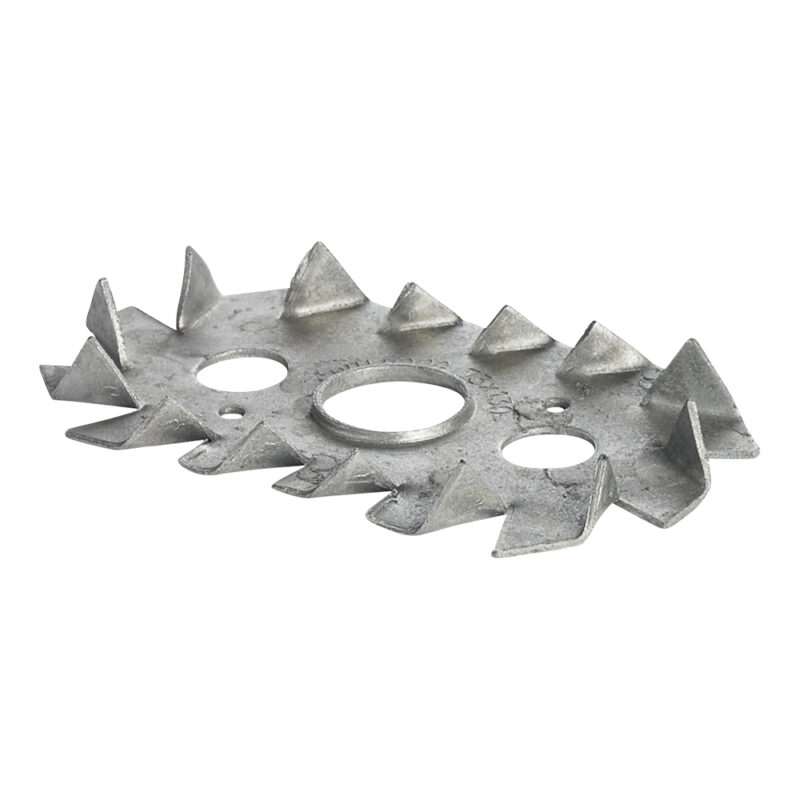

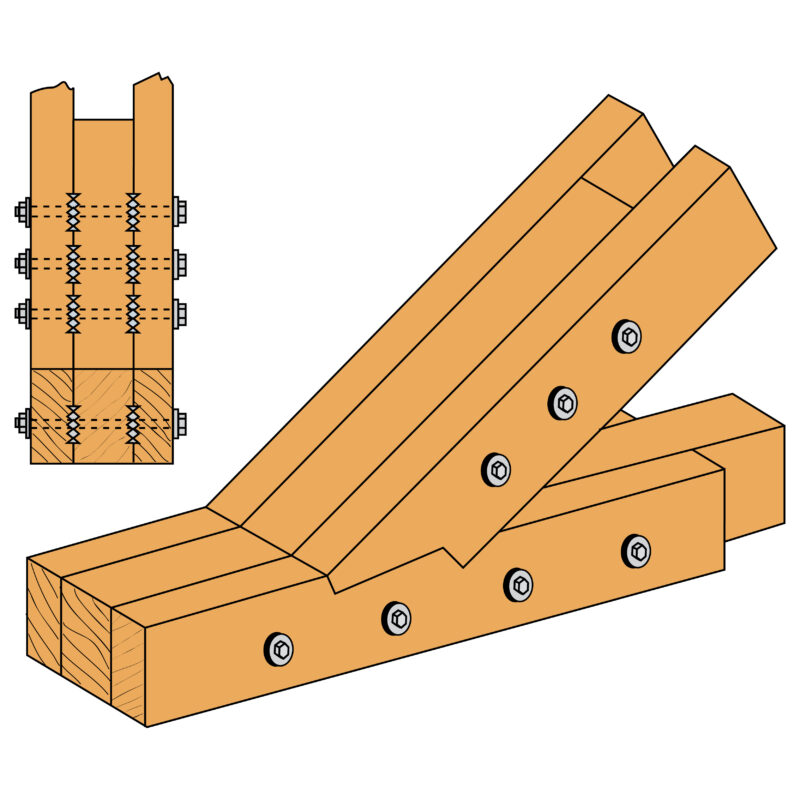

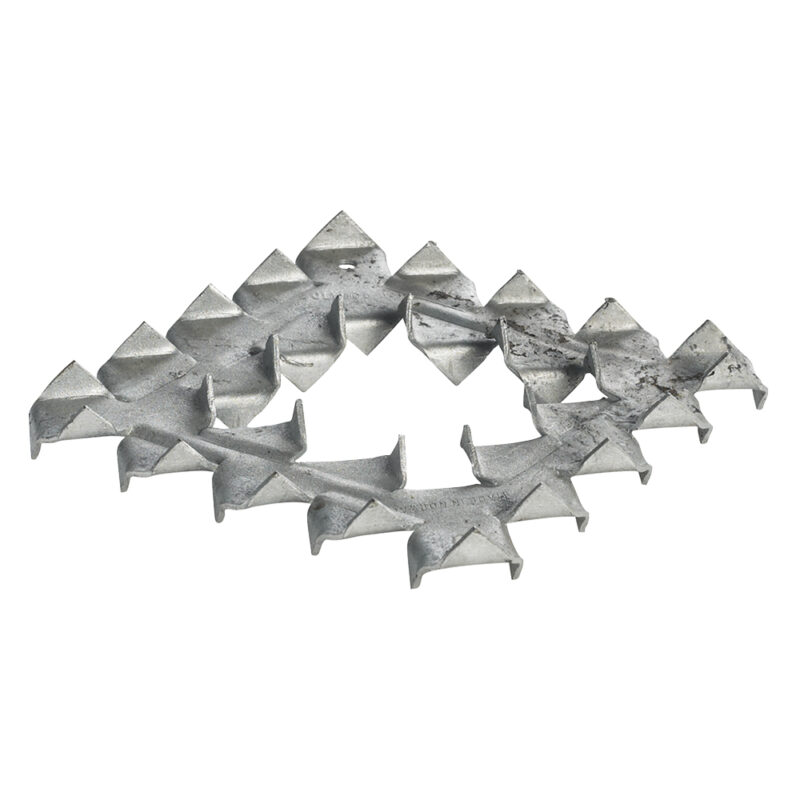

Bulldog-puunsitojalevyjen avulla vahvistetaan puurakenteiden pulttiliitoksia. Kaksipuolisia puunsitojalevyjä käytetään vain puu-puuliitoksissa, mutta yksipuolisia puunsitojalevyjä voidaan käyttää myös teräs-puuliitoksissa. Bulldog-puunsitojalevyt on valmistettu EN912:n mukaisesti. Käytettäessä yksipuolisia puunsitojalevyjä sisemmän reiän halkaisijan on vastattava pultin halkaisijaa. Kaksipuolisia puunsitojalevyjä käytettäessä tämä ei ole välttämätöntä eli puunsitojalevylle voidaan käyttää erilaisen halkaisijan omaavia pultteja. Porattaessa puuhun reikää pulttia varten porausläpimitta saa olla enintään 1 mm suurempi kuin pultin halkaisija.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään pulttien ja kansiruuvien kantavuuden suurentamiseen puuelementin sivu- ja päätyliitoksissa
- Puupilarit
OMINAISUUDET
MATERIAALI
- HC340LA
- Bulldog-puunsitojalevy on valmistettu HC340LA-teräksestä. Levyt on kuumasinkitty, sinkkikerroksen tyypillinen paksuus 50 μm, minkä ansiosta levyjä voidaan käyttää korrodoivassa ympäristössä.
HYÖDYT
- Bulldog suurentaa pulttien ja kansiruuvien kantavuutta puuelementin sivu- ja päätyliitoksissa
ASENNUS
KIINNITTÄMINEN
- Bulldog suurentaa pulttien ja kansiruuvien kantavuutta puuelementin sivu- ja päätyliitoksissa
MITAT

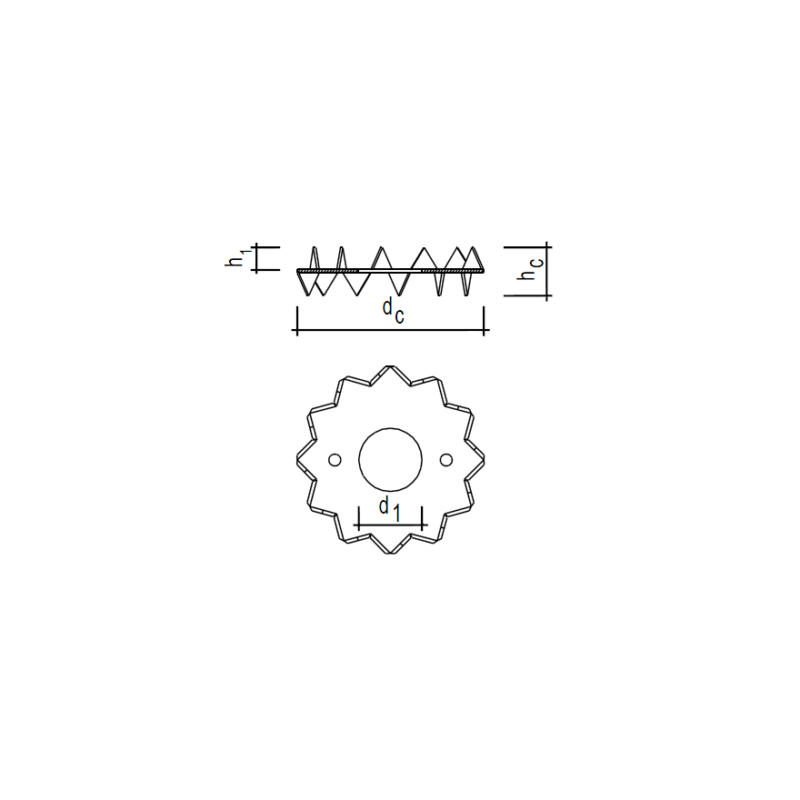

ULKOHALKAISIJA (dc) / REIKÄ (d1) / HAMPAAT (h1) / KORKEUS (hc) / PAKSUUS (t)
- 50mm / 10,4mm / 5,6mm / 6,6mm / 1mm
- 50mm / 12,4mm / 5,6mm / 6,6mm / 1mm
- 50mm / 12,4mm / 5,6mm / 6,6mm / 1mm
- 50mm / 16,4mm / 5,6mm / 6,6mm / 1mm
- 50mm / 20,4mm / 5,6mm / 6,6mm / 1mm
- 62mm / 12,4mm / 7,5mm / 8,7mm / 1,2mm
- 62mm / 12,4mm / 7,5mm / 8,7mm / 1,2mm
- 62mm / 16,4mm / 7,5mm / 8,7mm / 1,2mm
- 62mm / 20,4mm / 7,5mm / 8,7mm / 1,2mm
- 75mm / 12,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 12,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 16,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 18,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 20,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 22,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 24,4mm / 9,2mm / 10,4mm / 1,3mm
- 75mm / 26,4mm / 9,2mm / 10,4mm / 1,3mm
- 95mm / 16,4mm / 11,4mm / 12,7mm / 1,4mm
- 95mm / 20,4mm / 11,4mm / 12,7mm / 1,4mm
- 95mm / 22,4mm / 11,4mm / 12,7mm / 1,4mm
- 95mm / 24,4mm / 11,4mm / 12,7mm / 1,4mm
- 95mm / 26,4mm / 11,4mm / 12,7mm / 1,4mm
- 117mm / 16,4mm / 14,5mm / 16mm / 1,5mm
- 117mm / 20,4mm / 14,5mm / 16mm / 1,5mm
- 117mm / 22,4mm / 14,5mm / 16mm / 1,5mm
- 117mm / 24,4mm / 14,5mm / 16mm / 1,5mm
- 117mm / 26,4mm / 14,5mm / 16mm / 1,5mm

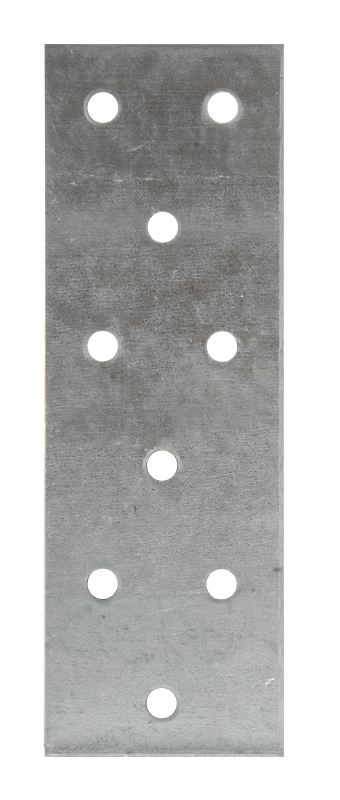

NP
Naulauslevy

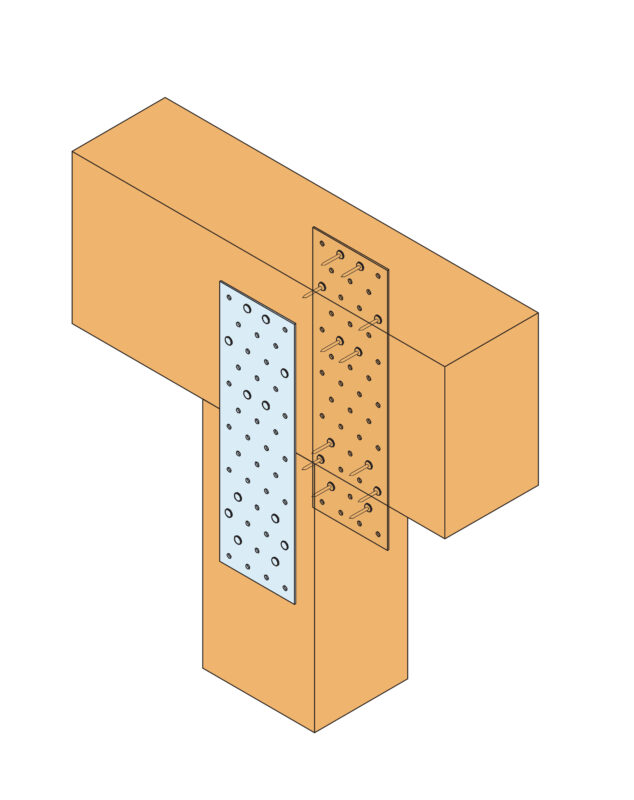

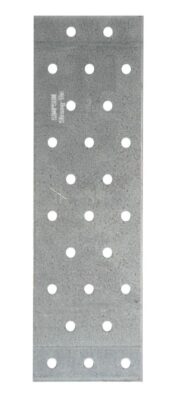

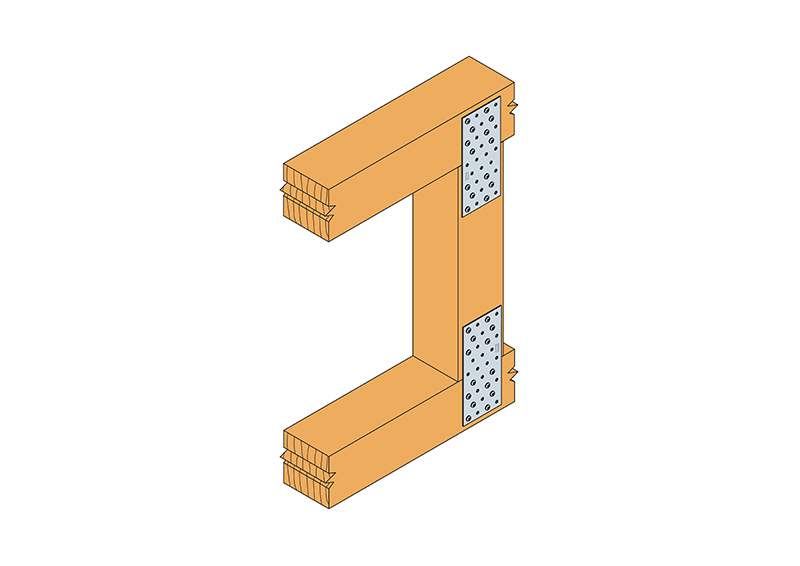

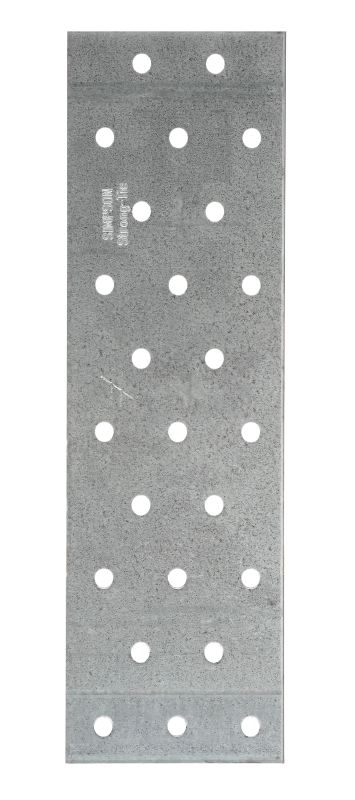

NP-naulauslevyjä voidaan käyttää yhdistämään monenlaisia puurakenteita monipuolisesti. Niitä on saatavana erilaisina kokoja paksuusvaihtoehtoina. On suositeltavaa käyttää liitoksessa aina kahta reikälevyä. Liitettävillä puuosilla tulee olla sama leveys.
Kattoristikoiden rakentamisesta naulauslevyillä ja naulauslevynauloilla on lisätietoja erillisessä ohjeessa. NP-naulauslevyjä on saatavana myös haponkestävästä ruostumattomasta teräksestä valmistettuina.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Monenlaisien puurakenteiden monipuolinen yhdistäminen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
- Paksuus: 1,5 ja 2 mm
HYÖDYT
- Monipuolinen
- Saatavana myös haponkestävästä ruostumattomasta teräksestä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Liitettävillä puuosilla tulee olla sama leveys.
MITAT
LEVEYS (A) / PITUUS (B) / PAKSUUS
- 40mm / 120mm / 1,5mm
- 40mm / 160mm / 1,5mm
- 40mm / 360mm / 1,5mm
- 50mm / 200mm / 1,5mm
- 60mm / 140mm / 1,5mm
- 60mm / 160mm / 1,5mm
- 60mm / 180mm / 1,5mm
- 60mm / 200mm / 1,5mm
- 60mm / 220mm / 1,5mm
- 60mm / 240mm / 1,5mm
- 60mm / 300mm / 1,5mm
- 60mm / 340mm / 1,5mm
- 60mm / 420mm / 1,5mm
- 60mm / 500mm / 1,5mm
- 80mm / 100mm / 1,5mm
- 80mm / 140mm / 1,5mm
- 80mm / 180mm / 1,5mm
- 80mm / 200mm / 1,5mm
- 80mm / 220mm / 1,5mm
- 80mm / 240mm / 1,5mm
- 80mm / 260mm / 1,5mm
- 80mm / 280mm / 1,5mm
- 80mm / 300mm / 1,5mm
- 80mm / 340mm / 1,5mm
- 80mm / 380mm / 1,5mm
- 80mm / 420mm / 1,5mm
- 80mm / 500mm / 1,5mm
- 100mm / 140mm / 1,5mm
- 100mm / 180mm / 1,5mm
- 100mm / 200mm / 1,5mm
- 100mm / 220mm / 1,5mm
- 100mm / 240mm / 1,5mm
- 100mm / 300mm / 1,5mm
- 100mm / 340mm / 1,5mm
- 100mm / 380mm / 1,5mm
- 120mm / 160mm / 1,5mm
- 120mm / 220mm / 1,5mm
- 120mm / 240mm / 1,5mm
- 120mm / 260mm / 1,5mm
- 120mm / 300mm / 1,5mm
- 120mm / 340mm / 1,5mm
- 120mm / 380mm / 1,5mm
- 140mm / 140mm / 1,5mm
- 140mm / 180mm / 1,5mm
- 140mm / 200mm / 1,5mm
- 140mm / 220mm / 1,5mm
- 140mm / 240mm / 1,5mm
- 140mm / 260mm / 1,5mm
- 140mm / 300mm / 1,5mm
- 140mm / 380mm / 1,5mm
- 140mm / 420mm / 1,5mm
- 160mm / 180mm / 1,5mm
- 160mm / 220mm / 1,5mm
- 160mm / 240mm / 1,5mm
- 160mm / 260mm / 1,5mm
- 160mm / 340mm / 1,5mm
- 160mm / 380mm / 1,5mm
- 160mm / 400mm / 1,5mm
- 160mm / 420mm / 1,5mm
- 180mm / 180mm / 1,5mm
- 180mm / 220mm / 1,5mm
- 200mm / 220mm / 1,5mm
- 200mm / 260mm / 1,5mm
- 220mm / 220mm / 1,5mm
- 220mm / 260mm / 1,5mm
- 220mm / 300mm / 1,5mm
- 240mm / 180mm / 1,5mm
- 240mm / 220mm / 1,5mm
- 240mm / 260mm / 1,5mm
- 240mm / 300mm / 1,5mm
- 260mm / 260mm / 1,5mm
- 280mm / 220mm / 1,5mm
- 280mm / 260mm / 1,5mm
- 280mm / 300mm / 1,5mm
- 320mm / 140mm / 1,5mm
- 40mm / 120mm / 2mm
- 40mm / 160mm / 2mm
- 50mm / 200mm / 2mm
- 60mm / 140mm / 2mm
- 60mm / 200mm / 2mm
- 60mm / 240mm / 2mm
- 80mm / 200mm / 2mm
- 80mm / 240mm / 2mm
- 80mm / 300mm / 2mm
- 100mm / 140mm / 2mm
- 100mm / 200mm / 2mm
- 100mm / 240mm / 2mm
- 100mm / 260mm / 2mm
- 100mm / 300mm / 2mm
- 100mm / 400mm / 2mm
- 100mm / 500mm / 2mm
- 120mm / 200mm / 2mm
- 120mm / 240mm / 2mm
- 120mm / 260mm / 2mm
- 120mm / 300mm / 2mm
- 120mm / 400mm / 2mm
- 140mm / 400mm / 2mm
- 160mm / 300mm / 2mm
- 160mm / 400mm / 2mm
- 200mm / 300mm / 2mm
- 350mm / 40mm / 2mm
NP 1200
Erikoiskokoiset naulauslevyt

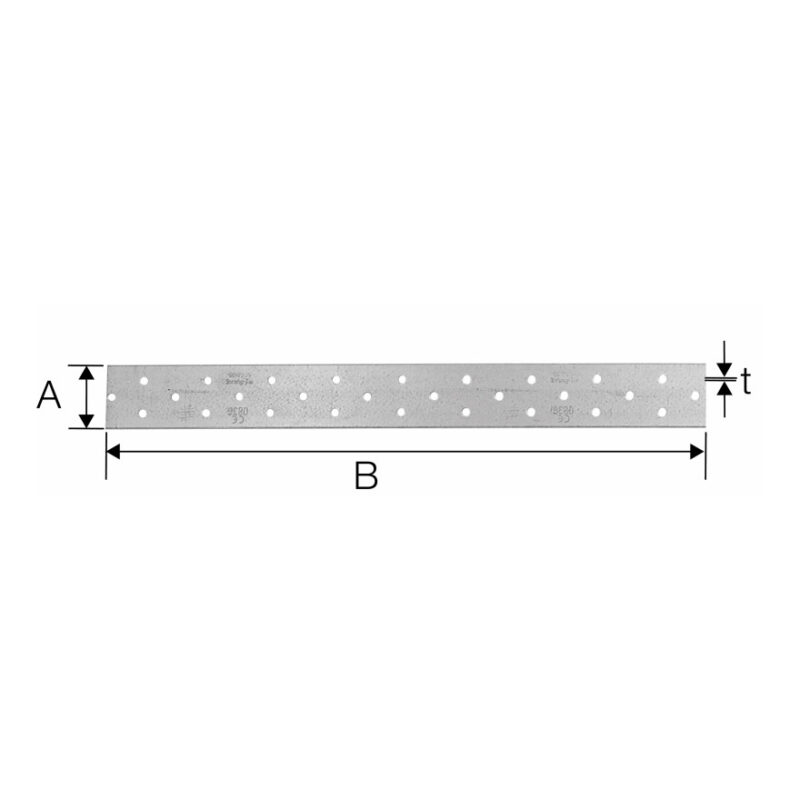

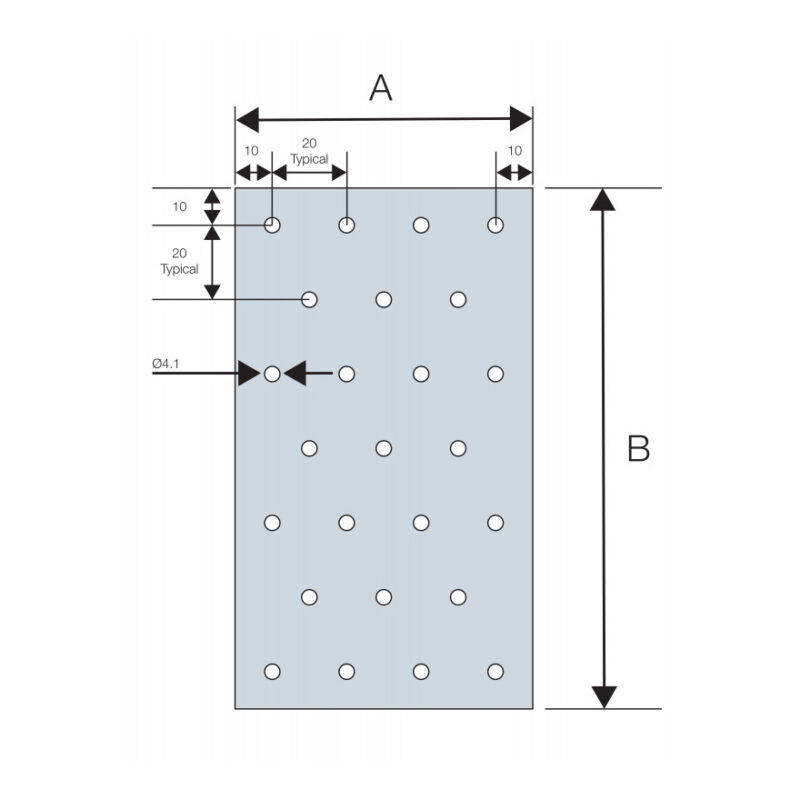

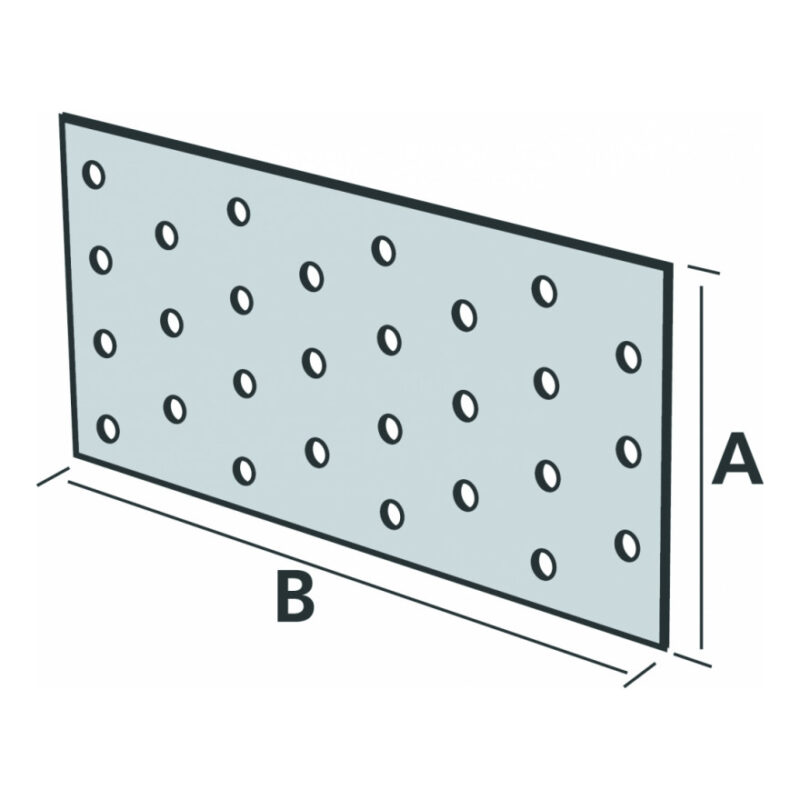

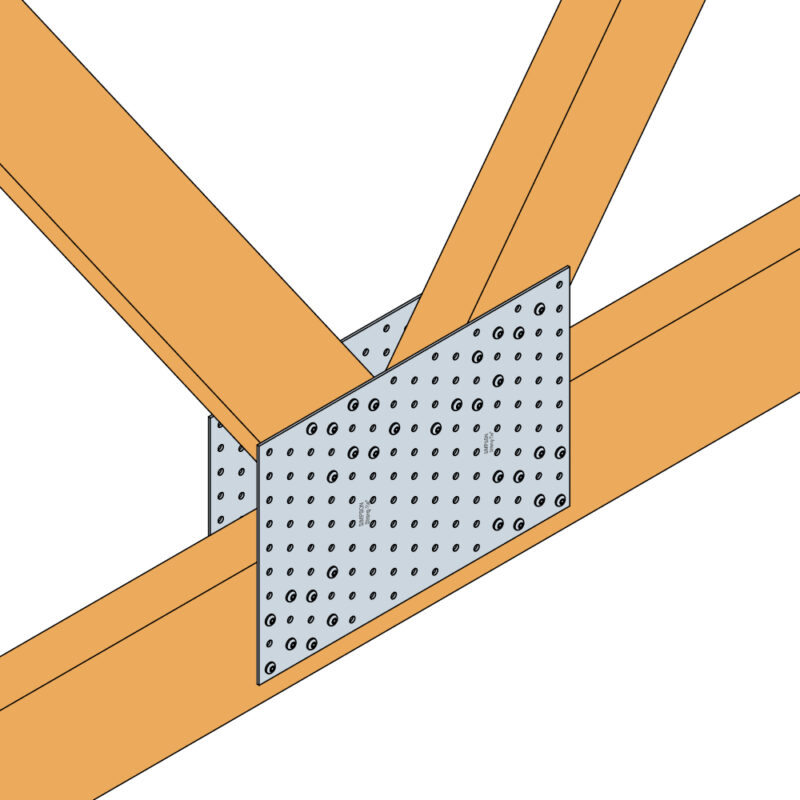

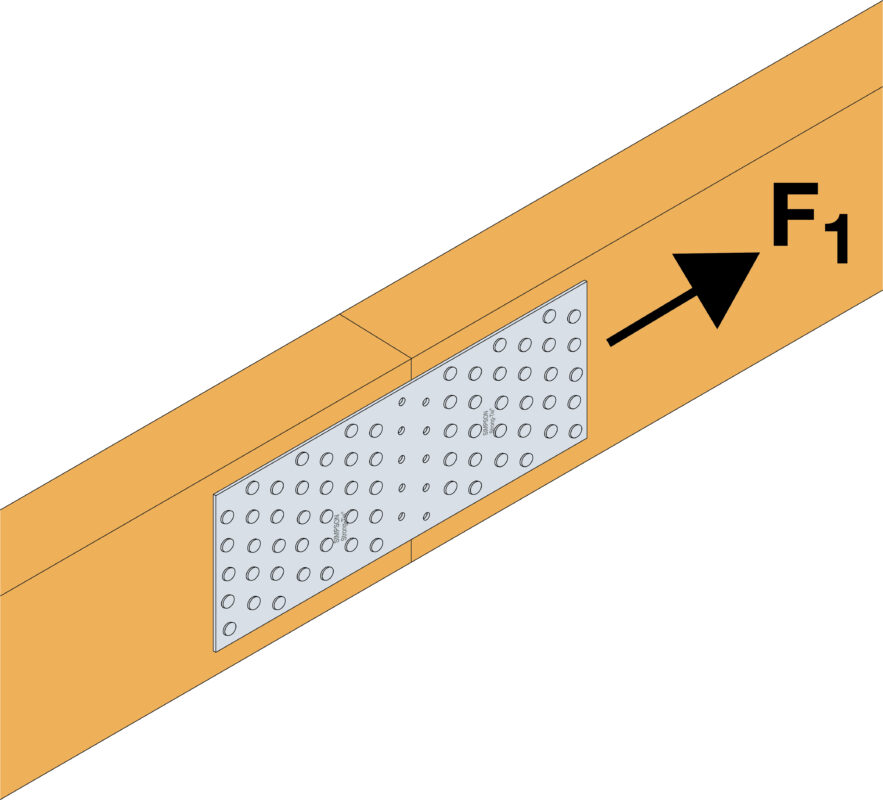

Naulauslevyn koko ilmoitetaan A x B x t (katso kuva). Huomaa, että A x B on määritetty tiettyihin suuntiin reikäkuvioon nähden. Naulauslevyjä voidaan tilauksesta valmistaa suorakulmioina, suunnikkaina jne. Tällöinkin A x B on määritetty tiettyyn suuntaan reikäkuvioon nähden.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- NP-naulauslevyjä käytetään jatkoslevyinä kaikissa mahdollisissa puurakenteissa
- Käytetään erityisesti harja- ja käyttöullakkoristikoiden valmistuksessa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Naulauslevyjä voidaan toimittaa kaiken kokoisina ja muotoisina asiakkaan toivomusten mukaisesti
- Voidaan käyttää kaikissa tapauksissa, joissa standardinaulauslevyjä ei voida käyttää
ASENNUS
KIINNITTÄMINEN
- Jokaisessa jatkoksessa käytetään aina kahta naulauslevyä
- Kiinnittämiseen käytetään CNA4,0x?-naulauslevynauloja tai CSA5,0x?-ruuveja
- Liitettävillä puuosilla tulee olla sama leveys
MITAT
LEVEYS (A) / PITUUS (B) / PAKSUUS
- 40mm / 1200mm / 2mm
- 60mm / 1200mm / 2mm
- 80mm / 1200mm / 2mm
- 100mm / 1200mm / 2mm
- 120mm / 1200mm / 2mm
- 140mm / 1200mm / 2mm
- 160mm / 1200mm / 2mm
- 180mm / 1200mm / 2mm
- 200mm / 1200mm / 2mm
- 60mm / 1200mm / 2,5mm
- 80mm / 1200mm / 2,5mm
- 100mm / 1200mm / 2,5mm
- 120mm / 1200mm / 2,5mm
- 140mm / 1200mm / 2,5mm
- 160mm / 1200mm / 2,5mm
- 200mm / 1200mm / 2,5mm
NP-Z
Naulauslevy ZPRO
Naulalevyjä NP voidaan käyttää erilaisiin sovelluksiin: Palkin liitos pylvääseen, kahden palkin liitos jne. Ainutlaatuinen ZPRO pinnoite vastaa n. 55 μm sinkkikerrosta.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään puuelementin kanssa: massiivipuu, liimapuu, suunniteltu puu jne.
- Kiinnitys palkkiin, kahden palkin välinen liitos, korjaus…
OMINAISUUDET
MATERIAALI
- Teräs: S250GD + ZPRO
- Ruostesuojaus: ZPRO-pinnoite – vastaa n. 55 μm sinkkikerrosta
HYÖDYT
- Korkea joustavuus
- Voidaan taivuttaa paikan päällä
ASENNUS
KIINNITTÄMINEN
- Kiinnitetään CNA-G nauloilla Ø4.0, tai CSA-Z ruuveilla Ø5,0
MITAT
LEVEYS (A) / PITUUS (B) / PAKSUUS
- 100mm / 200mm / 2mm
- 120mm / 300mm / 2mm
NPB
CLT naulauslevy

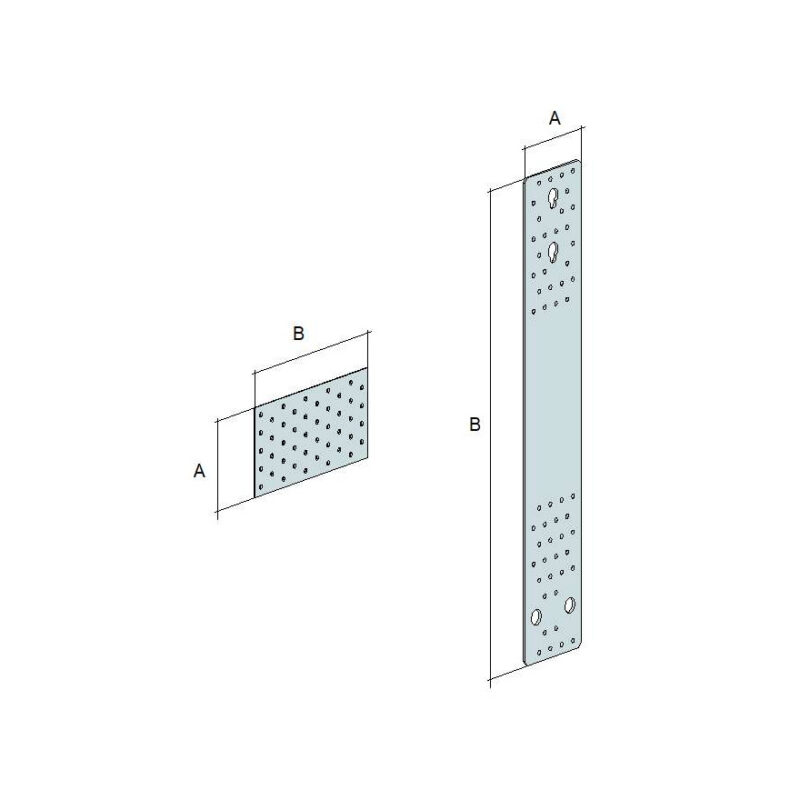

NPB-kynsilevyt on suunniteltu erityisesti CLT-rakennusta varten. Ne mahdollistavat CLT-paneelien asennuksen CLT-kannattimeen tai betonitukeen.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Ristiinliimatut monikerroslevyt (CLT)
- Kiinteät paneelit
OMINAISUUDET
MATERIAALI
- Esisinkitty teräs S250GD + Z275 standardin NF EN 10346 mukaisesti
- Paksuudet 2 ja 3 mm
HYÖDYT
- Ihanteellinen CLT-rakennukseen
- Monipuolisuus: voidaan kiinnittää puu- ja betonirunkoon
- Korkea kapasiteetti pystysuuntaisiin voimiin.
ASENNUS
KIINNITTÄMINEN
Puuhun:
- CNA Ø4,0×50 mm naulat
- CSA Ø5.0×40 tai CSA Ø5.0×50 ruuvit
Betoniin:
- Mekaaninen ankkuri: WA M12-104/5 ankkuri
- Kemiallinen ankkuri: AT-HP hartsi + LMAS M12-150/35 kierretanko
MITAT
LEVEYS (A) / PITUUS (B) / PAKSUUS
- 60mm / 400mm / 2mm
- 100mm / 540mm / 3mm
- 140mm / 540mm / 3mm
Euroopan tekninen arviointi (ETA)
