Pilarikengät
Pilarikenkä, tyyppi IL PIL-pilarikenkiä käytetään tuettaessa vähintään 60 mm leveitä puupilareita. Pilarikengän harjaterästanko tai putki valetaan betoniin. Etäisyys pilarin pohjalevystä betonin yläpintaan ei saa olla suurempi kuin 250 mm PIL-pilarikenkää käytettäessä. Nämä pilarikengät voivat kantaa puristusta, vetoa ja vaakasuuntaista kuormitusta.
Pilarikengät
Puutolppien kiinnittämiseen betoniin. Kuumasinkitty.
Pilarikengät

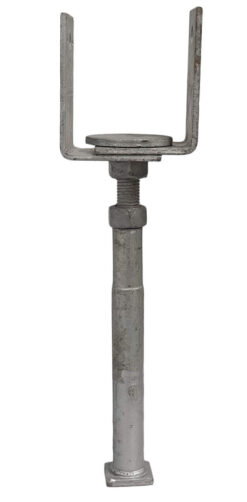

PVI-pilarikenkiä käytetään tuettaessa vähintään 60 x 90 mm:n puupilareita. Kaikkien pilarikenkien korkeutta voidaan säätää. PVI-pilarikengän putki valetaan betoniin vähintään 200 mm:n syvyyteen. Pilarikenkien korkeutta voi säätää, eli ns. pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys (g) voi vaihdella. Seuraavat kestävyydet on ilmoitettu erilaisille g-etäisyyksille.
Pilarikengät
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. Nämä pilarikengät voivat vastaanottaa puristusta, vetoa sekä vaakasuuntaista kuormitusta. Pilarikengän putki, halkaisija: 42 mm
PPB- tai PPS-pilarikenkiä käytetään puupilareiden tukemiseen. Pilarikenkien korkeutta voi säätää, eli ylä- ja alalevyn välinen etäisyys voi vaihdella. Korkeus saa kuitenkin olla enintään 75 mm käytettäessä PPB70- tai PPB75-pilarikenkiä ja enintään 100 mm käytettäessä PPB80- tai PPS80-pilarikenkiä. Pilarikengät kestävät vain puristuskuormitusta, ei vetokuormitusta.
Pilarikengät
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. Nämä pilarikengät voivat vastaanottaa puristusta, vetoa sekä vaakasuuntaista kuormitusta. Ylälevyn reiät: 2x Ø13 Pohjalevyn reiät: 4x Ø17 Pilarikengän putki, halkaisija: 70 mm.
Pilarikengät
PB-pilarikengän jalka valetaan betoniin. Vaakasuoran levyn ja betonin yläpinnan välinen etäisyys saa olla enintään 50 mm.
Pilarikengät
PJPS- ja PJPK-pilarikenkiä käytetään tuettaessa leveydeltään tai läpimitaltaan vähintään 100 mm:n puupilareita. Pilarikengät ovat korkeussäädettäviä, eli pilarin ja betonipinnan etäisyyttä voi säätää. Etäisyys saa kuitenkin olla enintään 205 mm käytettäessä PJPS-pilarikenkiä ja enintään 213 mm käytettäessä PJPB-pilarikenkiä. Pilarikengät kestävät puristusta, vetoa ja vaakasuuntaista kuormitusta
Pilarikengät
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. PIS-pilarikengän putki valetaan betoniin. Pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys saa olla enintään 150 mm. Pilarikengän putki, halkaisija: 42 mm Kiinnittäminen: Liimapuupilarin pohjaan tehdään 9–10 mm leveä ura, johon kiinnike kiinnitetään neljällä M8 kuumasinkityllä vaarnalla, joiden pituus vastaa pilarin leveyttä.
Pilarikengät
Näitä pilarikenkiä käytetään tukemaan liimapuupilareita, joiden leveys on vähintään 80 mm. PIS- ja PISMAXI-pilarikengän putki valetaan betoniin. Pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys saa olla enintään 150 mm.
