ESCRFTC
Täyskierteinen uppokanta rakennusruuvi puulle
ESCRFTC on täyskierteinen uppokantaruuvi, joka soveltuu näkymättömään puu – puu liitokseen sekä teräs – puu liitokseen. Sitä voidaan käyttää myös puun vahvistamiseen.
SOVELLUS
LIITOS
- Puu-puu liitos
- Teräs-puu liitos
KÄYTTÖKOHTEET
- Massiivipuu, liimapuu, CLT, puupohjaiset paneelit
- Esiporattu teräslevy
- Puun vahvistaminen (poikittainen jännitys tai puristus)
OMINAISUUDET
HALKAISIJA
- 8mm, 10mm, 12mm
PITUUS
- 120mm – 600mm
KANTA
- Rihlattu uppokanta / TX25, TX30, TX40
- Ihanteellinen puu-/puu- tai teräs-/puuliitokseen, jossa kanta on tasossa pinnan kanssa
- Kannan alla olevat rihlat: siisti viimeistely, sekä puun pinnallisen halkeamisen välttämiseksi
KIERRE
- Täysi epäsymmetrinen kierre maksimaalisen ulosvetokapasiteetin saavuttamiseksi, mahdollistaa puristuskuorman kantavuuden
- Puolileikkauspiste: vähentää halkaisuvaikutusta ja mahdollistaa pienemmät vähimmäisetäisyydet ja reunaetäisyydet. Esiporausta ei tarvita, helpottaa vinoasennusta
MATERIAALI
- Karkaistu hiiliteräs
- Sähkösinkitty, keltapassivoitu
ESCRFTZ
Täyskierteinen sylinterikanta rakennusruuvi
Täyskierteinen ESCRFTZ-sylinterikantainen rakennepuuruuvi on suunniteltu puukehyksiin, -runkoon ja -vahvikkeisiin. Tätä ruuvia voidaan käyttää monenlaisiin sovelluksiin ammattimaisessa puurakentamisessa.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- Massiivipuu, liimapuu, CLT, puupohjaiset paneelit
- Puun vahvistaminen (poikittainen jännitys tai puristus)
- Ristikkäinen ruuvipari optimaalisen kapasiteetin saavuttamiseksi
OMINAISUUDET
HALKAISIJA
- 8mm
PITUUS
- 120mm – 400mm
KANTA
- Sylinterikanta / TX40
- Ihanteellinen huomaamattomaan puurakentamiseen, missä kanta on samassa tasossa pinnan kanssa tai upotettuna puuhun
KIERRE
- Täysi epäsymmetrinen kierre maksimaalisen ulosvetokapasiteetin saavuttamiseksi, mahdollistaa puristuskuorman kantavuuden.
MATERIAALI
- Karkaistu hiiliteräs
- Sähkösinkitty, keltapassivoitu
SSH
Kuusiokantainen liitosruuvi Impreg+
SSH-ruuvia käytetään yhdessä liittimien kanssa, kun vaaditaan suurta kantokykyä. Kannan alla oleva kartiomainen muoto sopii täydellisesti liitosreikään ja muodostaa tukevan asennuksen. Soveltuu ulkokäyttöön. Leikkuukärjen tyyppi 17 estää halkeilun ja valssattu kierre ja sahalaitakierre vähentävät kiristyksen vaatimaa vääntömomenttia. SSH-ruuvissa on sekä kuusisakarainen tähtikolokanta että kuusiokanta, mikä mahdollistaa asennuksen sekä kärkipalalla että holkeilla.
SOVELLUS
LIITOS
- Liittimet puuhun
KÄYTTÖKOHTEET
- Soveltuu ulkokäyttöön
OMINAISUUDET
HALKAISIJA
- 6mm, 8mm, 10mm, 12mm
PITUUS
- 40mm – 300mm
KANTA
- Kuusiokanta 10mm, 13mm, 15mm, 17mm / TX30, TX40
- Kartio maksimaalista sovitetta varten
KIERRE
- Karkea jyrsivä kierre
MATERIAALI
- Impreg®+ pinnoite
Euroopan tekninen arviointi (ETA)
SWC
Uppokanta rakennusruuvi puulle
SWC on kantaviin puurakenteisiin suunniteltu upotettu rakenneruuvi. SWC-ruuvissa on jyrsintäkierre, joka mahdollistaa varren tasaisen pyörittämisen. Upotettu kanta antaa tasaisen pinnan samalla kun puuosat kiinnittyvät tiukasti.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- Puurakenteet
OMINAISUUDET
HALKAISIJA
- 6mm, 8mm, 10mm
PITUUS
- 80mm – 400mm
KANTA
- Rihlattu uppokanta / TX30, TX40
KIERRE
- Ei vaadi esiporausta
- Korkea vetäytymisvastus
- Jyrsivä kierre mahdollistaa tasaisen ajon
MATERIAALI
- Teräs – Sähkösinkitty keltainen sinkkipinnoite
SWD
Tuplakierteellinen rakennusruuvi puulle
SWD on rakennusruuvi, joka on suunniteltu yhdistämään kaksi puuosaa toisiinsa. Pieni sylinterikanta ja tuplakierre luovat joustavan, piilotetun ja erittäin lujan liitoksen. Muuttuva kierreväli luo puristusvaikutuksen, mikä vähentää puukappaleiden välisten rakojen riskiä.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- Puurakenteet
OMINAISUUDET
HALKAISIJA
- 6.5mm, 7.8mm
PITUUS
- 65mm – 330mm
KANTA
- Sylinterikanta / TX30, TX40
KIERRE
- Tuplakierre muuttuvalla kierrevälillä
- Talttakärki
MATERIAALI
- Korroosiosuoja: Protec®+ coating
SWW
Aluslevykantainen rakennusruuvi puulle
SWW on aluslevykantainen rakenneruuvi, joka on suunniteltu kantaviin puurakenteisiin. SWW-ruuvissa on jyrsiväkierre, joka mahdollistaa varren tasaisen käytön. Suuri aluslevykanta antaa korkean läpivetovastuksen samalla kun puuosat kiinnittyvät tiukasti.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- Kantavat puurakenteet
OMINAISUUDET
HALKAISIJA
- 6mm, 8mm, 10mm
PITUUS
- 60mm – 400mm
KANTA
- Aluslevykanta / TX30, TX40
KIERRE
- Ei vaadi esiporausta
- Korkea vetäytymisvastus
- Jyrsivä kierre mahdollistaa tasaisen ajon
- Leikkuukärki vähentää halkaisuvaikutusta
MATERIAALI
- Teräs – Sähkösinkitty keltainen sinkkipinnoite
VALIKOIMISTA POISTUNEET
ESCR
Rakennusruuvi puulle
ESCR on 8 tai 10 mm aluslevykantainen ruuvi, joka on suunniteltu puutavaran liittämiseen. ESCR ruuveissa on tyypin 17 kärki, joka porautuu helposti puuhun ja rungon rihlaus takaa sujuvan ruuvauksen. Iso aluslevykanta varmistaa suuret läpivetolujuudet ja kiristysmomentin, eli vahvan liitoksen.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- On muotoiltu niin, että voidaan yhdistää kaksi tai useampia puuosia rakenteessa.
OMINAISUUDET
HALKAISIJA
- 6mm, 8mm, 10mm
PITUUS
- 50mm – 400mm
KANTA
- Aluslevykanta / TX30, TX40, TX50
KIERRE
- Tyypin 17 kärki
MATERIAALI
- Teräslaatu: Hiiliteräs
- Korroosiosuoja: N.5μm sinkkikerros
Euroopan tekninen arviointi (ETA)

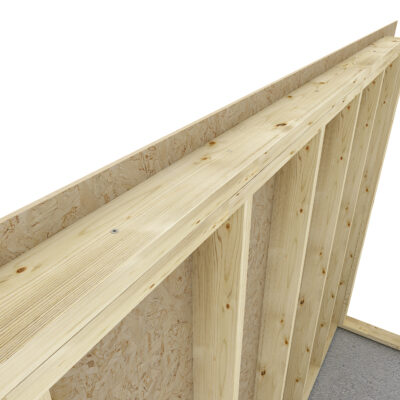

ESCRC
Uppokantainen rakennusruuvi puulle
ESCRC on 6, 8 tai 10 mm uppokantainen ruuvi, joka on suunniteltu puutavaran liittämiseen. ESCRC ruuveissa rungon rihlaus takaa sujuvan ruuvauksen. Uppokanta mahdollistaa tiiviin pinnanmyötäisen asennuksen.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖKOHTEET
- On muotoiltu niin, että voidaan yhdistää kaksi tai useampia puuosia rakenteessa.
OMINAISUUDET
HALKAISIJA
- 5mm, 6mm, 8mm, 10mm
PITUUS
- 50mm – 400mm
KANTA
- Rihlattu uppokanta / TX25, TX30, TX40
KIERRE
- Tyypin 17 kärki
MATERIAALI
- Teräslaatu: Hiiliteräs
- Korroosiosuoja: N.5μm sinkkikerros
Euroopan tekninen arviointi (ETA)
